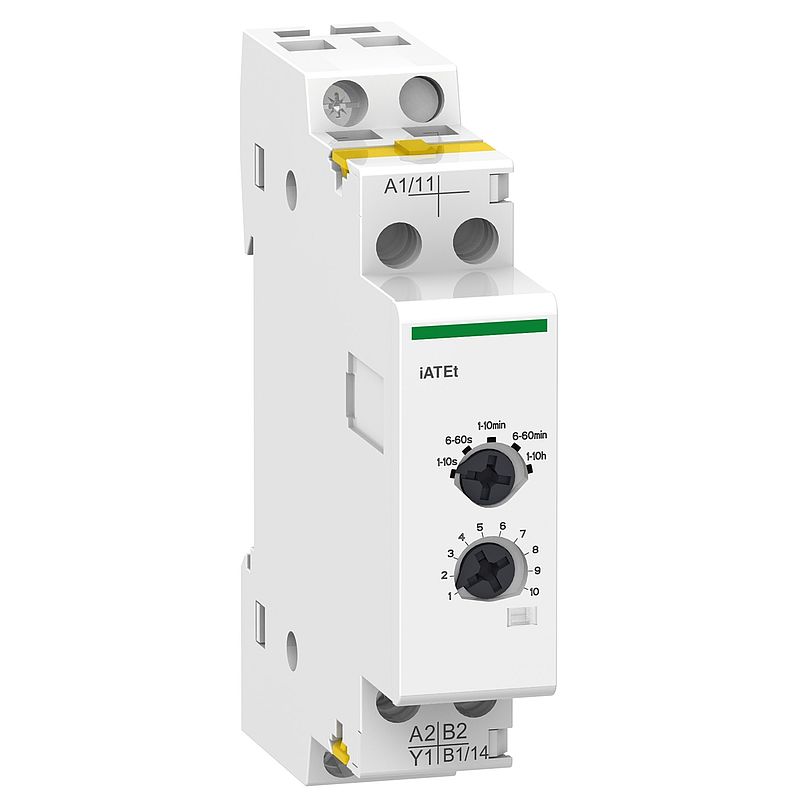

Zeitverzögerung iATEt, 24-230V AC / 24-110V DC
A9C15419
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (63)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Zeitverzögerungshilfe |
| Kurzbezeichnung des Geräts | iATEt |
| Steuerkreisspannung | 24 - 110 V DC Impuls 24 - 240 V AC 50/60 Hz gewartet |
Zusatzmerkmale |
| Art der Einstellung | Konfiguration Zeitverzögerung |
| Zeitverzögerungsbereich | 2 Sek. bis 10 Min. 2 s - 10 h 6 - 60 s 1 - 10 s 6 s - 1 h |
| maximaler Ausgangsstrom | 0,2 A Halten 3 A Einschaltstrom |
| Halteleistungsaufnahme in VA | 5 VA |
| Montagemodus | Befestigt, links an TL oder CT |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 60 mm |
| Farbe | Weiß |
| Überspannungskategorie | III |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| [Ui] Bemessungs-Isolationsspannung | 440 V |
| Normen | EN/IEC 60669-2-2 |
| Anschlüsse - Klemmen | Ausgangsleitung: gelbe Clips Eingangsverbindung: Tunnelklemmen 2 Kabel(n) 2,5 mm² flexibel Eingangsverbindung: Tunnelklemmen 2 Kabel(n) 1,5 mm² fest |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 0,8 Nm |
| Kompatible Produktfamilie | Acti9 iCT Acti9 iTL |
| Marktsegment | Kleingewerbe Gebäude |
| Kompatibilitätscode | IATEt | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | 40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 86,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 2,300 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 108 |
| VPE 2 Gewicht | 9,789 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
