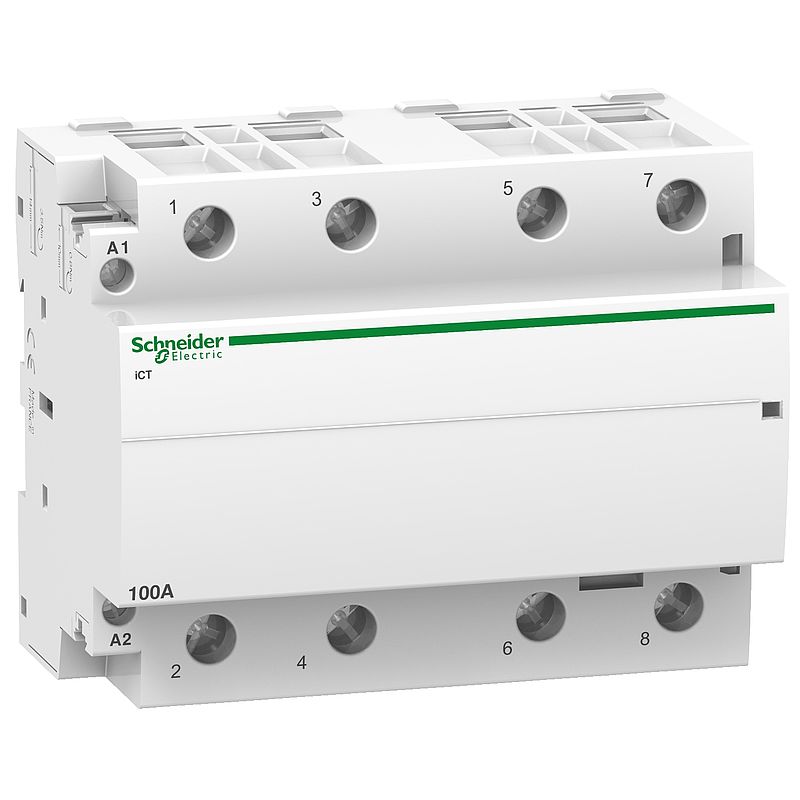

Installationsschütz iCT 100A 4S 220/240V 50Hz
A9C20884
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Broschüre
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
|
Offer Marketing Illustration
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (7)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti9 iCT |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | iCT |
| Geräteanwendung | Heiz-niedrige induktive Last |
| Pole | 4P |
| Nennbetriebsstrom Ie | 100 A AC-7A |
| Zusammensetzung des Polkontakts | 4 S |
| Netzwerktyp | AC |
| Nutzungskategorie | AC-1 entspricht EN 60947-4-1 AC-7A entspricht EN 61095 AC-7A entspricht IEC 61095 AC-7A entspricht UTE C 61-481 AC-1 entspricht IEC 60947-4-1 |
| Steuerungstyp | Fernsteuerung |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50 Hz | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 Hz |
| Max. Leistung | AC-7A: 4,2 W bei 400 V AC 50 Hz |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Typ des Steuersignals | Gewartet |
| Taktfrequenz | 100 Schaltvorgänge/Tag |
| Lokale Signalisierung | Aktionsanzeige |
| Halteleistungsaufnahme in VA | 13 VA |
| Anzugsleistung in VA | 106 VA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 12 |
| Höhe | 85 mm |
| Breite | 108 mm |
| Tiefe | 60 mm |
| Farbe | Weiß |
| elektrische Lebensdauer | 30000 Zyklen EN 61095 400 V 16 A AC 50 Hz AC-7A 30000 Zyklen UTE C 61-481 400 V 6 A AC 50 Hz AC-7A 30000 Zyklen IEC 61095 400 V AC 50 Hz AC-7A |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 6…35 mm² starr oder flexibel |
| [M] Anzugsdrehmoment | Stromkreis: 3,5 Nm Steuerkreis: 0,8 Nm A1 / A2 |
| Produktkompatibilität | IACTp IACTs IATEt IACTc |
| Kompatibilitätscode | ICT |
| Marktsegment | Kleingewerbe Gebäude |
Montage |
| Normen | EN 61095 IEC 61095 UTE C 61-481 |
| Geräuschpegel | 30 dB |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 entspricht EN 60947-4-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 621,000 g |
| VPE 1 Höhe | 6,800 cm |
| VPE 1 Breite | 8,800 cm |
| VPE 1 Länge | 10,900 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 1,304 kg |
| VPE 2 Höhe | 8,300 cm |
| VPE 2 Breite | 9,800 cm |
| VPE 2 Länge | 23,200 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 16 |
| VPE 3 Gewicht | 10,919 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 54 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| Total lifecycle Carbon footprint | 54 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.4141737986809226 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.10450729807619732 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.07803315416619769 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 50.015845776557285 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 50 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.8180806396119752 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.8 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9C20884_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9C20884_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 65 |
