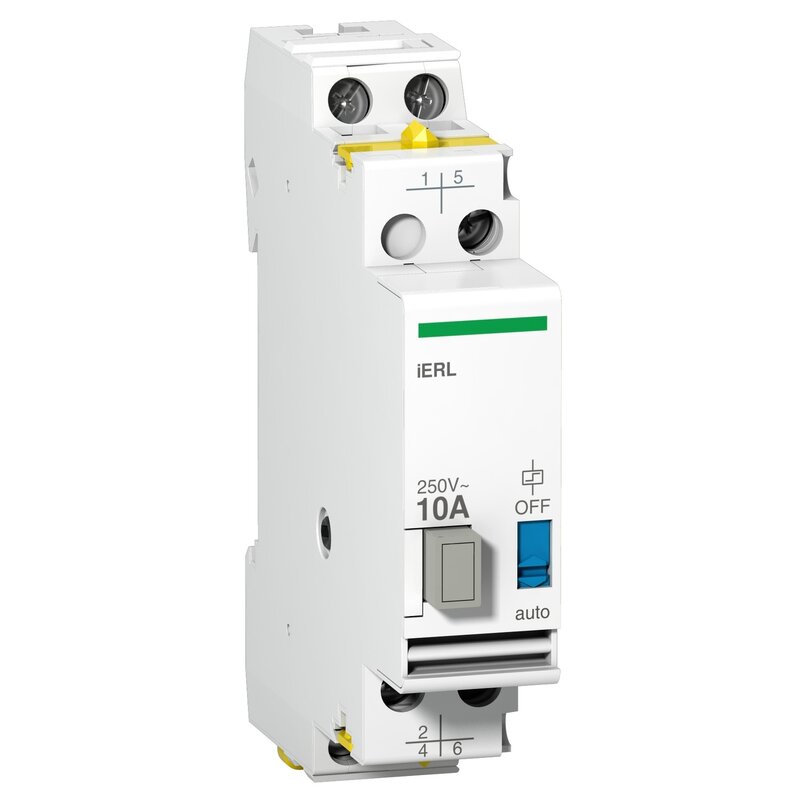

Kontakterweiterung iERL für iRLI -1W+1S, 10A, 24V AC

A9E15541

EAN Code: 3606480377372

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
CAD	Download
Catalog	Download

Hauptmerkmale
range of product	Acti9
Produktname	Acti 9 iERL
Produkt- oder Komponententyp	Erweiterung für Wechselrelais
Kurzbezeichnung des Geräts	iERL
Geräteanwendung	Erweiterung für Wechselrelais
Zusammensetzung der Signalkontakte	1 C/O + 1 S
[Uc] Steuerkreisspannung	24 V AC 50/60 Hz
Zusatzmerkmale
[Ie] Bemessungs-Betriebsstrom	10 A bei 230 V AC (cos Phi = 1)
[Ui] Bemessungs-Isolationsspannung	250 V AC
Stromversorgung-Halteleistung	8 VA
Versorgung mittlere Anzugsleistung	8 VA
Montagemodus	Fest
Montagehalterung	35 mm symmetrische DIN-Schiene
9-mm-Raster	2
Höhe	88 mm
Breite	18 mm
Tiefe	70 mm
Produktgewicht	0,112 kg
Farbe	Weiß
Elektrische Lebensdauer	AC-21: 100000 Zyklen
Anschlüsse - Klemmen	Tunnelklemmen0,5…6 mm² Anschluss per Clip
Montage
Normen	NF C 45-250 IEC 255
Schutzart (IP)	IP20
Umgebungstemperatur bei Betrieb	-5…55 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	115,0 g
VPE 1 Höhe	1,8 cm
VPE 1 Breite	7,0 cm
VPE 1 Länge	8,5 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,436 kg
VPE 2 Höhe	8,0 cm
VPE 2 Breite	9,2 cm
VPE 2 Länge	22,4 cm
VPE 3 Art	S03
VPE 3 Menge	144
VPE 3 Gewicht	17,733 kg
VPE 3 Höhe	30,0 cm
VPE 3 Breite	30,0 cm
VPE 3 Länge	40,0 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	6763a476-30bc-4d05-a4bb-93f8d65c3771
Frei von giftigen Schwermetallen	Ja
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Nein
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Silikonfrei	Nein
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=A9E15541_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=A9E15541_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
