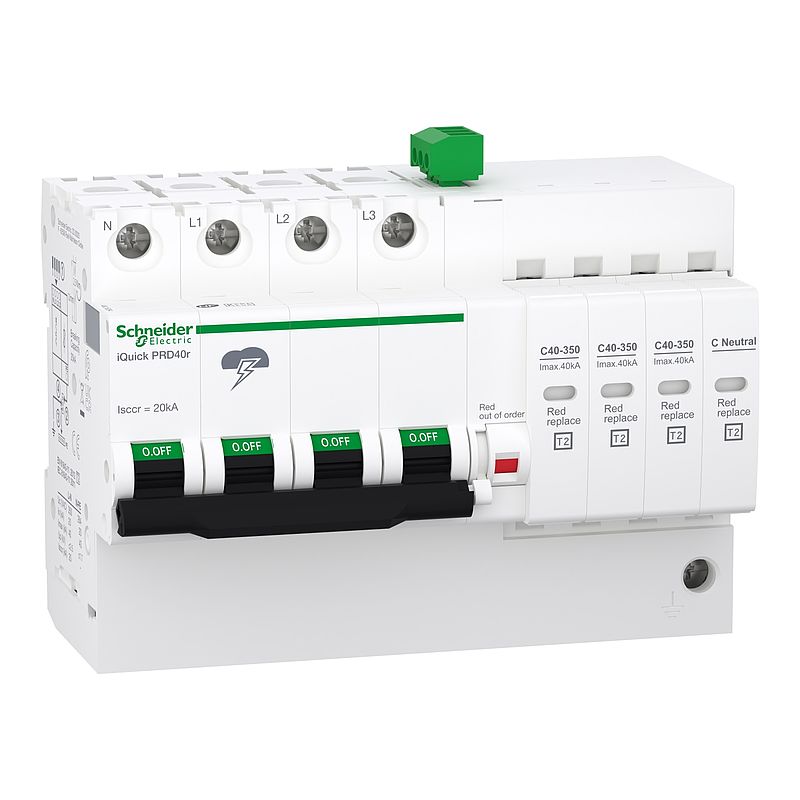

Überspannungsabl. iQuick PRD40r, Steckb. Schutzmodule 3P+N, Imax 40kA
A9L16294
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Specification guide
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Other technical guide
|
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IQuick PRD |
| Produktbereich | Acti9 |
| Produktname | Acti 9 iQuick PRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iQuick PRD40r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | KEMA-KEUR NF |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-S TT |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 20 kA (L/PE) Gleichtakt: 20 kA (N/PE) Differentialbetrieb: 20 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE Gleichtakt: 40 kA N/PE Differentialbetrieb: 40 kA L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 264 V N/PE Gleichtakt: 350 V L/PE Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 L/PE Gleichtakt <1,5 kV Typ 2 N/PE Differentialbetrieb <2,5 kV Typ 2 L/N |
| Max. netzseitiger Überstromschutz | Integrierter Leistungsschalter - Icu 20 kA |
| Signalkreisspannung | 2 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 14,7 |
| Höhe | 94 mm |
| Breite | 131,5 mm |
| Tiefe | 75,9 mm |
| Produktgewicht | 0,86 kg |
| Farbe | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Tunnelklemmen (oben) 2,5…35 mm² Tunnelklemmen (Unterseite) 2,5…25 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm |
| Kompatibilitätscode | IQuick PRD40r | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 891,000 g |
| VPE 1 Höhe | 9,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 15,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 11,180 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 96 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 100,440 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A3e675c6-58d9-493e-807c-a277ebc5d03f |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 8 |
| Total lifecycle Carbon footprint | 8 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 5.357303752222431 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 5 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.1782756124857057 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.06316887253872071 |
| CO2 Fußabdruck während der Einrichtung | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.05094827073303142 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.1 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2.23428996405324 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 9 % |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
