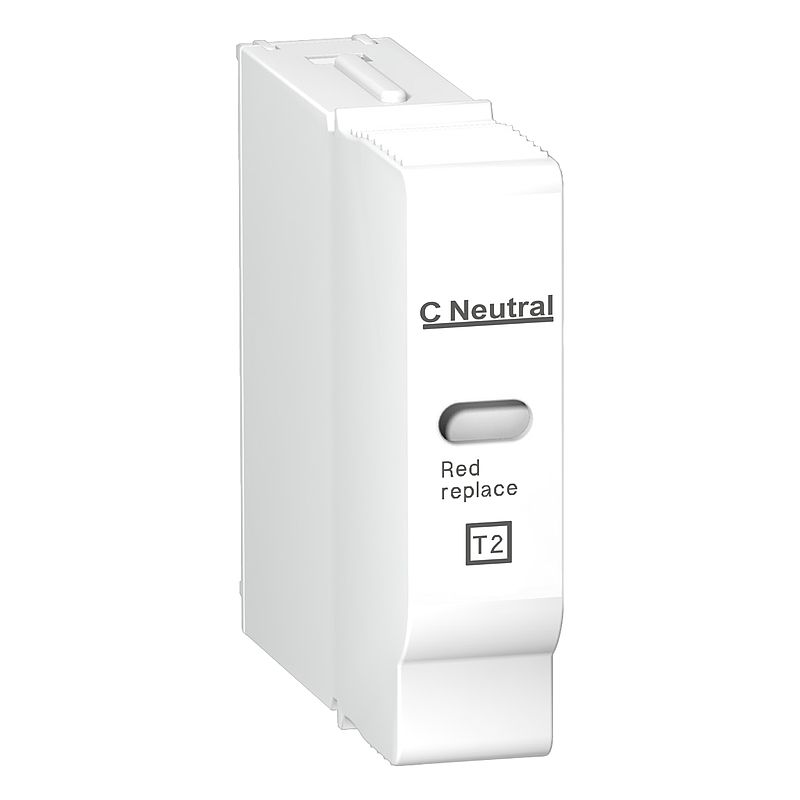

Ersatzschutzmodul C-Nullleiter-350 für Überspannungsschutz iQuick PRD
A9L16313
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Überspannungsschutz-Artikel: Kompatible Produkte
Überspannungsschutz-Artikel (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Kartusche |
| Kurzbezeichnung des Geräts | C neutral-350 |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Produktzertifizierungen | KEMA-KEUR NF |
| Normen | EN 61643-11 IEC 61643-1 |
| Produktbereich | Acti9 |
| Kompatible Produktfamilie | Acti9 iQuick PRD40r Acti9 iQuick PRD20r Acti9 iQuick PRD8r |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | GDT (Gasableiter) |
| Erdungssystem | TT TN |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 1,3 |
| Höhe | 50 mm |
| Breite | 12 mm |
| Tiefe | 57 mm |
| Farbe | Weiß (RAL 9003) |
| Material | PBT (Polybutylenterephthalat) |
| Produktbestimmung | Überspannungsschutzgerät iQuick PRD40r 1P + N Überspannungsschutzgerät iQuick PRD40r 3P + N Überspannungsschutzgerät iQuick PRD20r 1P + N Überspannungsschutzgerät iQuick PRD20r 3P + N Überspannungsschutzgerät iQuick PRD8r 1P + N Überspannungsschutzgerät iQuick PRD8r 3P + N |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 Hz |
| [In] Nennableitstoßstrom | 20 kA |
| [Imax] Max. Ableitstoßstrom | 65 kA |
| [Uc] höchste Dauerspannung | 264 V |
| [Up] Schutzpegel | <1,5 kV Typ 2 |
| Lokale Signalisierung | Kennbit (weiß/rot) |
| [tA] Antwortzeit | < 25 ns | Montage |
| Schutzart (IP) | IP20 Vorderseite: |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 48,000 g |
| VPE 1 Höhe | 2,300 cm |
| VPE 1 Breite | 6,800 cm |
| VPE 1 Länge | 9,600 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 663,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,900 cm |
| VPE 2 Länge | 26,300 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 6,680 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 0.4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.2804259325045547 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.009331765975260494 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.003306549489485926 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.11695301883811943 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
