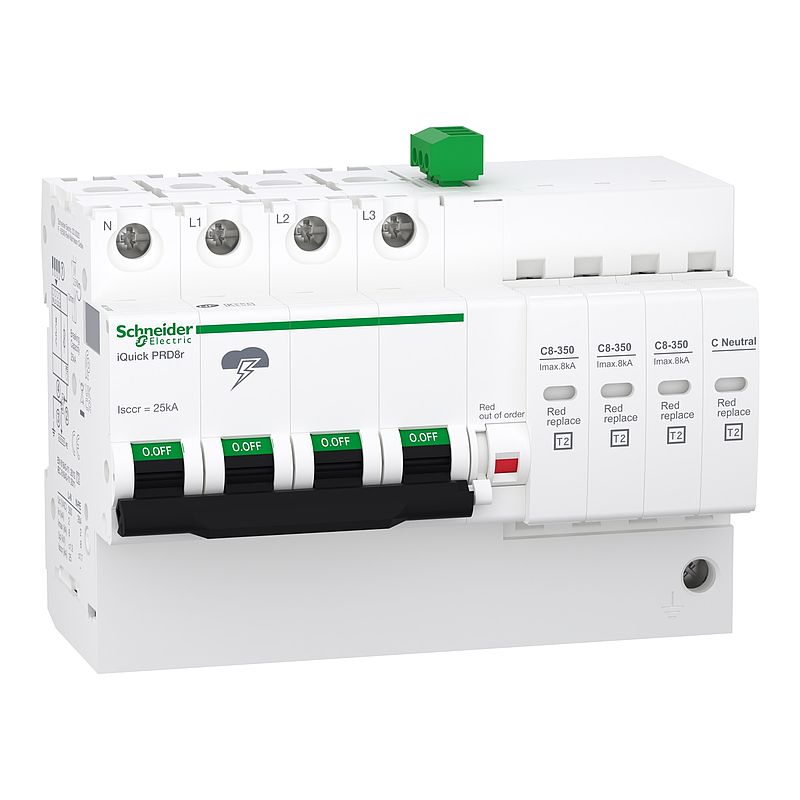

Überspannungsabl. iQuick PRD8r, Steckb. Schutzmodule 3P+N, Imax 8kA
A9L16300
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IQuick PRD |
| Produktbereich | Acti9 |
| Produktname | Acti 9 iQuick PRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iQuick PRD8r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Gütesiegel | KEMA-KEUR NF |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 + 3 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 2 kA (L/PE) Gleichtakt: 2 kA (N/PE) Differentialbetrieb: 2 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 8 kA L/PE Gleichtakt: 8 kA N/PE Differentialbetrieb: 8 kA L/N |
| [Uoc] Leerlaufspannung | 10 kV Typ 3 Gleichtakt L/PE 10 kV Typ 3 Gleichtakt N/PE 10 kV Typ 3 Differentialbetrieb L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 264 V N/PE Gleichtakt: 350 V L/PE Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 L/PE Gleichtakt <1,7 kV Typ 2 N/PE Differentialbetrieb <1,2 kV Typ 2 L/N Gleichtakt <1,4 kV Typ 3 L/PE Differentialbetrieb <1,4 kV Typ 3 L/N Gleichtakt <1,5 kV Typ 3 N/PE |
| Max. netzseitiger Überstromschutz | Integrierter Leistungsschalter - Icu 25 kA |
| Signalkreisspannung | 2 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 14,6 |
| Höhe | 94 mm |
| Breite | 131,5 mm |
| Tiefe | 75,9 mm |
| Produktgewicht | 0,84 kg |
| Farbe | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…25 mm² Tunnelklemmen (oben) 2,5…25 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm |
| Kompatibilitätscode | IQuick PRD8r | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 874,0 g |
| VPE 1 Höhe | 9,0 cm |
| VPE 1 Breite | 10,0 cm |
| VPE 1 Länge | 15,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 11,083 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | A3e675c6-58d9-493e-807c-a277ebc5d03f |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 8 |
| Mindestprozentsatz an Recycling | 9 |
| Global warming ; Total life cycle | 8 kg CO2 eq. |
