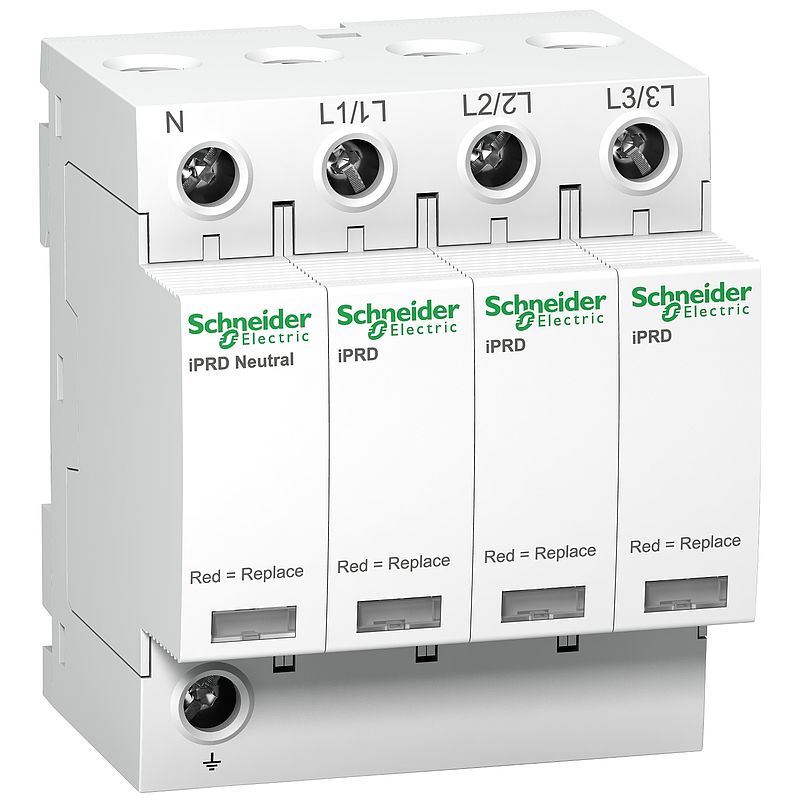

Überspannungsabl. iPRD40r, Typ 2, Steckb. Schutzmodule, 3P+N, Imax 40kA
A9L40601
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Broschüre
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IPRD |
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iPRD40r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | NF KEMA-KEUR |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 15 kA (L/PE) Gleichtakt: 15 kA (N/PE) Differentialbetrieb: 15 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE Gleichtakt: 40 kA N/PE Differentialbetrieb: 40 kA L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 260 V N/PE Gleichtakt: 350 V L/PE Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,4 kV Typ 2 N/PE Differentialbetrieb <1,4 kV Typ 2 L/N |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 1200 V N/PE 200 ms sicherer Ausfallmodus 442 V L/PE 5 s Festigkeit 1453 V L/PE 200 ms sicherer Ausfallmodus |
| Max. netzseitiger Überstromschutz | Zugehöriger Trennschalter iC60H 40 A Kurve C - Icu 15 kA Zugehöriger Trennschalter iC60N 40 A Kurve C - Icu 10 kA Zugehöriger Trennschalter NG125H 40 A Kurve C - Icu 36 kA Zugehöriger Trennschalter NG125L 40 A Kurve C - Icu 50 kA Zugehöriger Trennschalter NG125N 40 A Kurve C - Icu 25 kA Angeschlossene Sicherung gG 63 A - Icu 15 kA Angeschlossene Sicherung gG 80 A - Icu 50 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 8 |
| Höhe | 85 mm |
| Breite | 72 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,421 kg |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,6 mA 0,003 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm² Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm |
| Kompatibilitätscode | IPRD40r | Montage |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 452 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 8,3 cm |
| VPE 1 Länge | 9,3 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 1,424 kg |
| VPE 2 Höhe | 9 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 28 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 27 |
| VPE 3 Gewicht | 13,363 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogen über den Schwellenwerten |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
