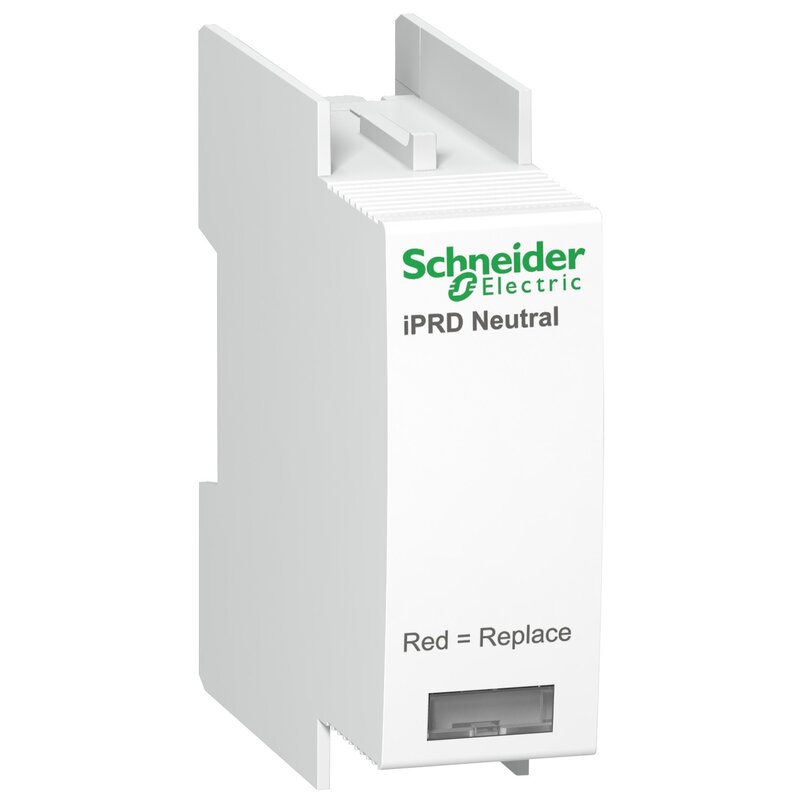

Ersatzschutzmodul iPRD-Nulleiter für Überspannungsabl. iPRD 1P+N, 3P+N
A9L00002
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Überspannungsschutz-Artikel: Kompatible Produkte
Überspannungsschutz-Artikel (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Kartusche |
| Kurzbezeichnung des Geräts | C neutral-350 |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Produktzertifizierungen | CE |
| Normen | EN 61643-11 IEC 61643-11: 2011 |
| Produktbereich | Acti9 |
| Kompatible Produktfamilie | Acti9 iPRD65r Acti9 iPRD40r Acti9 iPRD40 Acti9 iPRD20r Acti9 iPRD20 Acti9 iPRD8r Acti9 iPRD8 |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | GDT (Gasableiter) |
| Produktbestimmung | Überspannungsschutzgerät iPRD65r 1P + N Überspannungsschutzgerät iPRD65r 3P + N Überspannungsschutzgerät iPRD40r 1P + N Überspannungsschutzgerät iPRD40 1P + N Überspannungsschutzgerät iPRD40r 3P + N Überspannungsschutzgerät iPRD40 3P + N Überspannungsschutzgerät iPRD20r 1P + N Überspannungsschutzgerät iPRD20 1P + N Überspannungsschutzgerät iPRD20r 3P + N Überspannungsschutzgerät iPRD20 3P + N Überspannungsschutzgerät iPRD8r 1P + N Überspannungsschutzgerät iPRD8 1P + N Überspannungsschutzgerät iPRD8r 3P + N Überspannungsschutzgerät iPRD8 3P + N |
| Erdungssystem | TT TN |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 2 |
| Höhe | 57 mm |
| Breite | 18 mm |
| Tiefe | 56 mm |
| Produktgewicht | 0,044 kg |
| Farbe | Weiß (RAL 9003) |
| Material | PBT (Polybutylenterephthalat) |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 Hz |
| [In] Nennableitstoßstrom | 20 kA |
| [Imax] Max. Ableitstoßstrom | 65 kA |
| [Uc] höchste Dauerspannung | 260 V |
| [Up] Schutzpegel | <1,4 kV Typ 2 |
| Lokale Signalisierung | Kennbit (weiß/rot) |
| [tA] Antwortzeit | < 100 ns | Montage |
| Schutzart (IP) | IP20 Vorderseite: |
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 69 g |
| VPE 1 Höhe | 2,1 cm |
| VPE 1 Breite | 7,4 cm |
| VPE 1 Länge | 9,2 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 899 g |
| VPE 2 Höhe | 10 cm |
| VPE 2 Breite | 8 cm |
| VPE 2 Länge | 27,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 8,804 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 395b2a94-ee85-4cf4-a2ee-2c3d496fb72e |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
