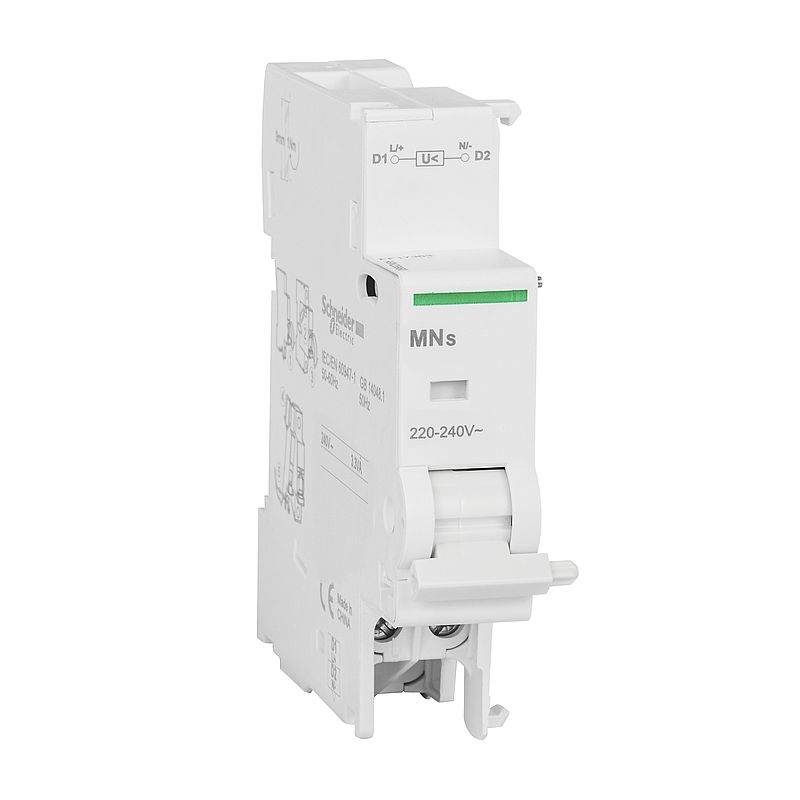

Unterspannungsauslöser verzögert MNs, 220-240V AC
A9N26963
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Broschüre
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | MNs |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50/60 Hz |
| Steuerungstyp | Verzögert |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 iDPN Acti9 C120 Acti9 C40 Acti9 C60H-DC Acti9 C60NA-DC Acti9 C60PV-DC Acti9 DPN Vigi Acti9 DT40 Acti9 DT60 Acti9 ID C40 Acti9 IDc Acti9 ITG40 Acti9 ID Acti9 DPN |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 82,5 mm |
| Breite | 18 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 66 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse Schraubklemme (unten) - 1 Kabel(n) 0,5…2,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 1 Nm unten | Montage |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | LCIE ASTA KEMA ASEFA |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 76 g |
| VPE 1 Höhe | 2,9 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 9,4 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 662 g |
| VPE 2 Höhe | 9 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 26,7 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,442 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Profil der Zirkularität |
| SCIP-Nummer | 4e946b1f-2894-4149-b93b-de83881bcfbd |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Silikonfrei | Nein |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Product contains halogen above thresholds |
| Total lifecycle Carbon footprint | 1 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.37509764769688125 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.013810936132395079 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.019118869208222884 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.5311163929133567 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0.5 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.10247806825558059 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
