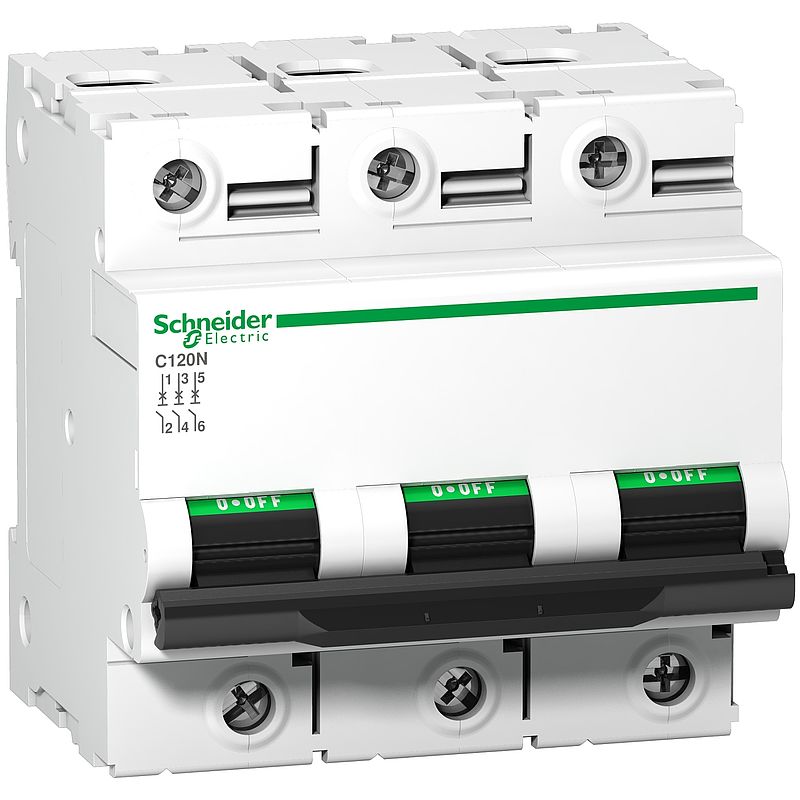

Leitungsschutzschalter C120N, 3P, 80A, C Charakteristik, 10kA
A9N18365
Materialpreisgruppe
: D1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (16)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Erweiterungen: Kompatible Produkte
Erweiterungen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 C120 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C120N |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 80 A bei 30 °C |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 10000 A Icn bei 230-400 V AC 50/60 Hz entspricht EN/IEC 60898-1 6 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei <= 375 V DC entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 |
| Normen | EN/IEC 60898-1 EN/IEC 60947-2 |
| Produktzertifizierungen | EAC | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | <= 375 V DC 380 - 415 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz 230-400 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 5 - 10 x In |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 7500 A 75 % entspricht EN/IEC 60898-1 - 230-400 V AC 50/60 Hz 4,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 15 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 10 kA 100 % entspricht EN/IEC 60947-2 - <= 375 V DC |
| Begrenzungsklasse | 3 entspricht EN/IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 9 |
| Höhe | 81 mm |
| Breite | 81 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,615 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 5000 Zyklen entspricht IEC 60947-2 |
| Anschlüsse - Klemmen | Tunnelklemmen1…50 mm² fest Tunnelklemmen1,5…35 mm² flexibel |
| Drahtabisolierungslänge | 15 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block |
| Beschreibung der Verriegelungsoptionen | Handle sealable with cable diameter 0.7mm in OFF or ON position | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 582,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 2,391 kg |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 33,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 24 |
| VPE 3 Gewicht | 14,753 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 57 |
| SCIP-Nummer | Ab76a2c8-39ad-4485-a07c-19f81f42d0a0 |
| Halogengehalt Leistung | Produkt enthält Halogen über den Schwellenwerten |
| Global warming ; Total life cycle | 57 kg CO2 eq. |
