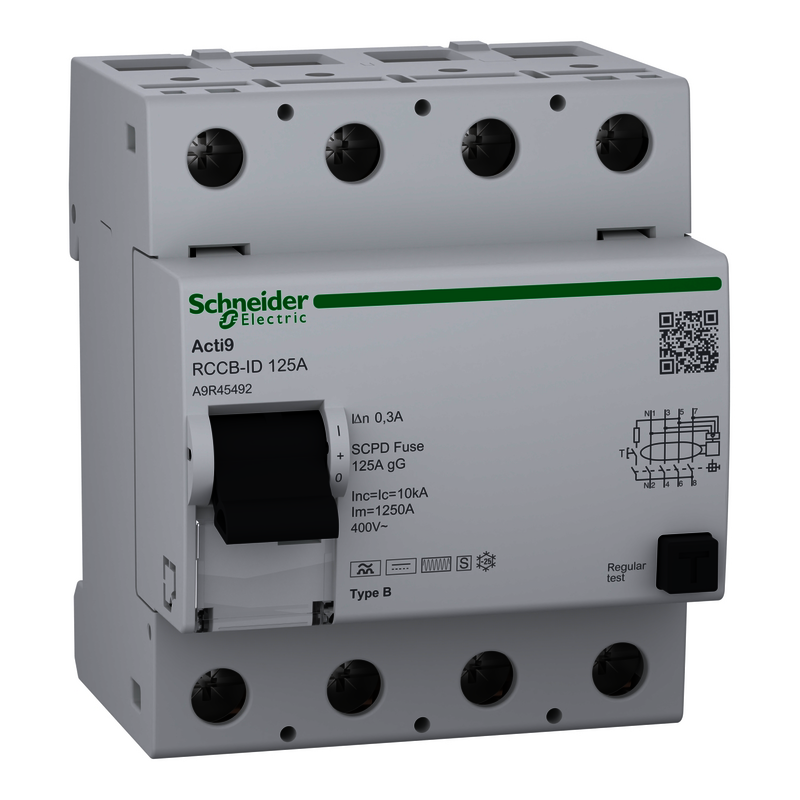

Residual current circuit breaker (RCCB), Acti9 RCCB-ID, 4P, 125A, B type, 300mA, selective
A9R45492
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Drahtlose Sensoren Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti 9 RCCB-ID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | RCCB-ID |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Selektiv |
| Erdschluss-Schutzklasse | Typ B |
| Nennunterbr.- u. Auslös.-Kap. | IM = 1250 A 400 V entspricht IEC/EN 61008-1 IM = 1250 A 230 V entspricht IEC/EN 61008-2-1 |
| Bedingter Bemessungs-Kurzschlussstrom | Inc 10 kA 125 A | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 Hz entspricht IEC/EN 61008-1 400 V AC 50 Hz entspricht IEC/EN 61008-2-1 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 400 V AC 50 Hz entspricht IEC/EN 61008-1 400 V AC 50 Hz entspricht IEC/EN 61008-2-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC/EN 61008-1 4 kV entspricht IEC/EN 61008-2-1 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Red/green indicator Auslöseanzeige |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Anschlussraster | 18 mm zwischen Phasen |
| 9-mm-Raster | 8 |
| Höhe | 86 mm |
| Breite | 72 mm |
| Tiefe | 76 mm |
| Produktgewicht | 500 g |
| Farbe | Grau |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel Tunnelklemmen2 Kabel(n) 1,5…16 mm² fest Tunnelklemmen1 Kabel(n) 1,5…50 mm² fest Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel mit Aderendhülse Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3 Nm | Montage |
| Normen | IEC/EN 61008-1 IEC/EN 61008-2-1 IEC/EN 62423 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | VDE |
| Schutzart (IP) | IP20 entspricht IEC/EN 60529 IP20 entspricht IEC/EN 62423 IP40 (modulares Gehäuse) entspricht IEC/EN 60529 IP40 (modulares Gehäuse) entspricht IEC/EN 62423 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3 kA entspricht IEC/EN 61008-1 8/20 µs Impulswiderstand, 3 kA entspricht IEC/EN 61008-2-1 |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 498,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,291 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| SCIP-Nummer | A7b24ae6-2312-4e67-b7c9-56fce3e8c723 |
| Rücknahme | Ja |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
