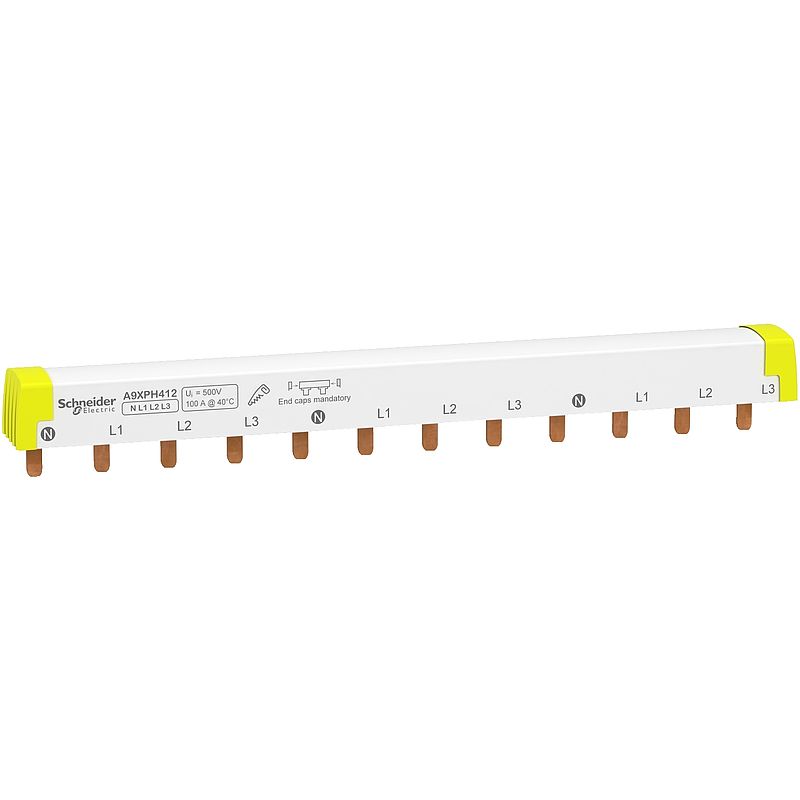

Phasenschiene Steg, ablängbar, 4P, 12 TE, 100A

A9XPH412

Materialpreisgruppe : D7

29,00 €

EAN Code: 3606480485060

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
CAD	Download
Brochure	Download
Declaration of conformity	Download
Environmental Disclosure	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (4)

Fehlerstrom-Schutzeinrichtungen (26)

Leistungsschalter (10)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L + N
Länge in 18-mm-Modulen	12
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	3-polig N + 3 L
Polkonfiguration für 1-Weg	1 x 3P + N 1 x 4P
Anschlussraster	18 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	72 mm
Beschriftung	N L1 L2 L3
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	100 A bei 40 °C
[Ue] Betriebsbemessungsspannung	415 V AC
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-2
Montageort	Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme
9-mm-Raster	24
Breite	220 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 iC60 Acti9 iK60 Acti9 iID Acti9 iID K Acti9 iSW Acti9 iSW-NA Multi 9 C60
Verteilertyp	N L1 L2 L3
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	129,000 g
VPE 1 Höhe	2,900 cm
VPE 1 Breite	2,200 cm
VPE 1 Länge	21,300 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	702,000 g
VPE 2 Höhe	6,200 cm
VPE 2 Breite	9,100 cm
VPE 2 Länge	24,800 cm
VPE 3 Art	S02
VPE 3 Menge	40
VPE 3 Gewicht	5,860 kg
VPE 3 Höhe	15,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von REACh-SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	41a8b1b0-6424-4682-ac9c-98796ac87431
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
Sustainable packaging	Nein
CO2-Bilanz (kg CO2 eq.)	4
Total lifecycle Carbon footprint	4 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.6291770170361509
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.6 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.02507912105851258
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0017402823264975166
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	3.3948959835021757
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	3 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.271446446452263
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.3 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	67
EU-RoHS-Richtlinie	Konform
REACh-Verordnung	Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
