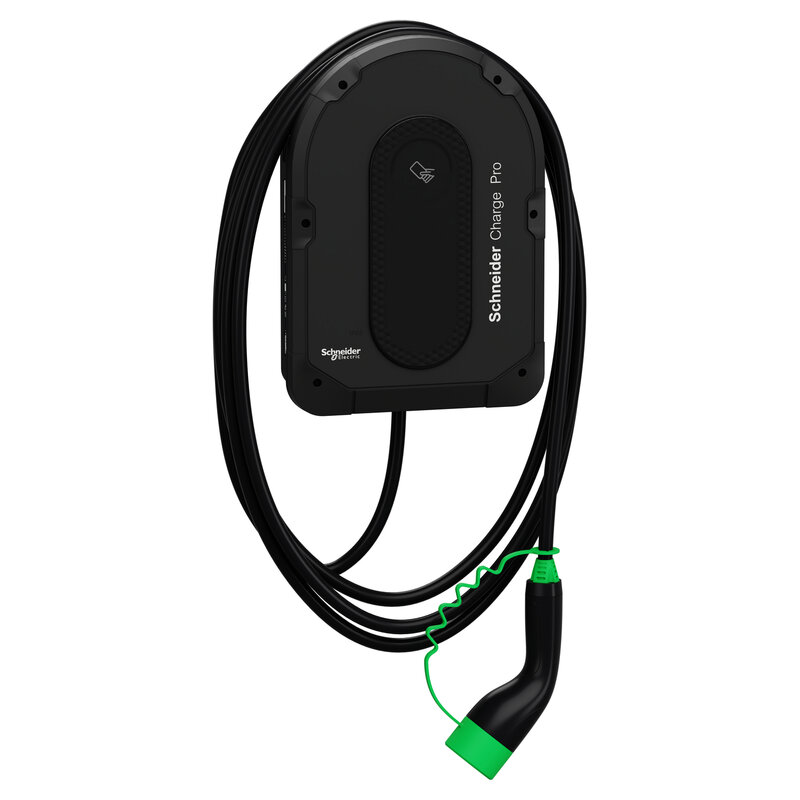

Smarte Wallbox Schneider Charge Pro, 22kW, T2 Kabel 7m, 6mA RDC-DD, Innen/Aussen, Wi-Fi
EVB4S22NC0
Materialpreisgruppe
: AZ
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
|
Environmental Disclosure
|
Download |
|
How to video
|
Video anzeigen |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Video anzeigen |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Application Notes
|
Download |
|
Software - Release
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider Charge Pro |
| Produktname | Schneider Charge Pro |
| Produkt- oder Komponententyp | Ladestation |
| Beschreibung der Pole | 1P or 3P |
| Montagemodus | Wandmontage Sockelfassung |
| Montagehalterung | Stele, separat zu bestellen |
| Installationstyp | Innen/außen |
| Nennausgangsleistung | 7,4 kW 32 A 230 V 11 kW 16 A 400 V 22 kW 32 A 400 V |
| Ausgangstyp | Ladekabel T2 unten 7 m |
| Zugangskontrollsystem | Freier Zugang Plakette MIFARE DESFire EV1 Plakette MIFARE DESFire EV2 Plakette MIFARE RFID Karte MIFARE DESFire EV1 RFID Karte MIFARE DESFire EV2 RFID Karte MIFARE |
| Menge pro Satz | Satz à 1 Stück | Zusatzmerkmale |
| gelieferte Ausrüstung | 1 Gleichfehlerstromerkennung (RDC-DD) integriert 1 Wi-Fi module integriert 2 Ethernet interface module integriert 1 iMNx Hilfskontakt integriert |
| Schutzgerätetyp | Gleichfehlerstromerkennung (RDC-DD) - 6 mA |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz +/-10 % 380 - 415 V AC 50/60 Hz +/-10 % |
| Erdungssystem | TT TN-S TN-C IT only between 220 VAC and 240 VAC |
| Anzahl der Eingänge | 1 |
| Eingangstyp | Zusätzlich für dynamisches Energiemanagement NO contact Zusätzlich für dynamisches Energiemanagement NC contact Anti-tripping module für dynamisches Energiemanagement |
| Betätigungsart | 1 weiß Drucktaste |
| Lokale Signalisierung | Lädt: LED (blau) Fehler: LED (rot) Verfügbar: LED (grün) Start: LED (weiß) Reserviert: LED (orange) |
| Höhe | 418 mm |
| Breite | 292 mm |
| Tiefe | 119 mm |
| Produktgewicht | 7 kg |
| Farbe | Schwarz (RAL 9005) |
| Normen | EN/IEC 61851-1 EN/IEC 61439-7 IEC 62955 EN/IEC 61851-21-2 EN/IEC 61000-6-1 EN/IEC 61000-6-2 EN/IEC 61000-6-3 EN/IEC 61000-6-4 EN 301489-1 EN 301489-3 EN 301489-17 EN 301-489-52 EN 300328 EN 300330 ETSI EN 301 511 EN 301-908-1 EN 301-908-2 ETSI EN 301 908-13 EN/IEC 62311 |
| Produktzertifizierungen | CE UKCA EV Ready 2.0A |
| Max. Versorgungsstrom | 32 A |
| Kommunikationsnetztyp | WLAN Ethernet TCP/IP |
| Kommunikationsprotokoll | OCPP 1.6J, for connection to CPO & CSMS OCPP 1.6J, for connection to EVCE |
| Kommunikationsdienst | JSON Smart Charging |
| MID energy meter | Ohne |
| 4G modem | Ohne | Montage |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 30,000 cm |
| VPE 1 Breite | 39,500 cm |
| VPE 1 Länge | 58,000 cm |
| VPE 1 Gewicht | 9,930 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 102,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 131,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Global warming ; Total life cycle | 1 kg CO2 eq. |
