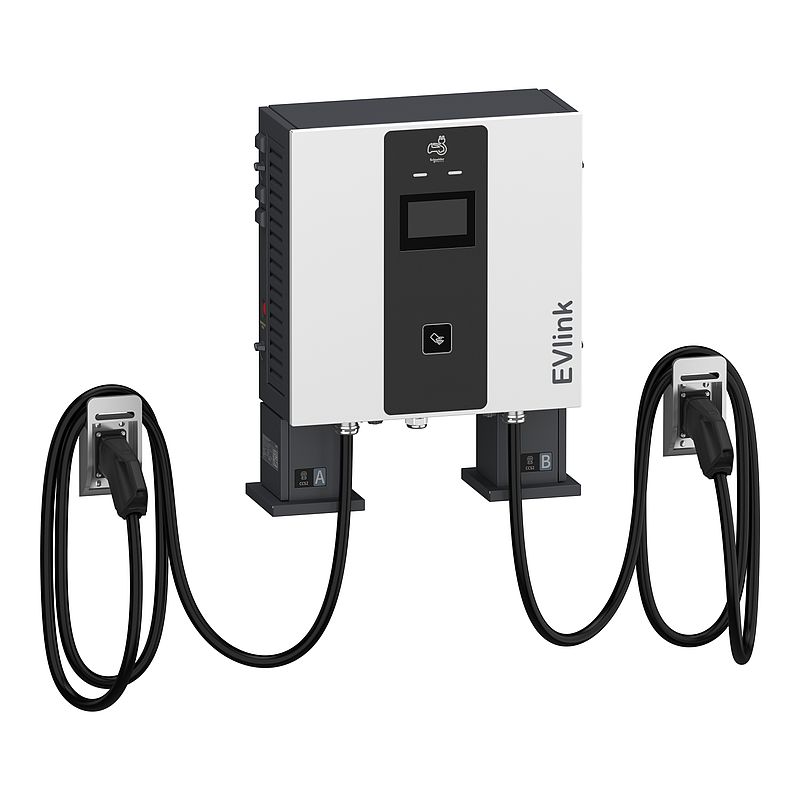

Pro DC Wallbox 60kW, 2xCCS2 5m, ohne Kabelmanagementsystem, 4G, ISO15118, IK10, IP55, C3M, Display
EVD1S60TBBC5
Materialpreisgruppe
: AZ
22.000,00 €
EAN Code: 3606487097525
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
How to video
|
Video anzeigen |
|
Firmware
|
Download |
|
Catalog
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Other technical guide
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Optionen: Kompatible Produkte
Optionen (1)
Montage-Artikel: Kompatible Produkte
Montage-Artikel (2)
: Kompatible Produkte
(8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro DC |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Wandmontage Bodenständer mit Stele (separat zu bestellen) |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 97…107 A |
| Output type and range | Seite: 2 Ladekabel of 5 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | 1 meter display je Ausgang |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Fehlerstromschutzschalter mit Überstromschutz (RCBO) Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette NFC |
| Displaytyp | LCD-Touchscreen : 7 Zoll |
| Main user language (constantly evolving) | Dänisch Niederländisch Englisch Französisch Deutsch Norwegisch Spanisch |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: Edelstahl 304 Aluminium |
| Farbe | Vorderseite: Signalweiß (RAL 9003) Gehäuse: schwarz (Pantone black C) |
| Wirkungsgrad | 95 % |
| Umgebungstemperatur bei Betrieb | -30…55 °C (with derating above 50 °C) |
| Höhe | 1037 mm |
| Breite | 802 mm |
| Tiefe | 339 mm |
| Produktgewicht | 131 kg (without power module) 161 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Kommunikationsnetztyp | 4G WLAN TCP/IP WLAN |
| 18-mm-Raster | 0,99 |
| Nennleistung am Ausgang | CCS Combo 2: 60 kW at 1,5…200 A150...1000 V DC | Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118 DIN 70121 |
| Atmosphärische/Korrosivitäts-Kategorie | C3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 77 cm |
| VPE 1 Breite | 125 cm |
| VPE 1 Länge | 110 cm |
| VPE 1 Gewicht | 187 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 5ac9138c-a36d-4dcb-9d64-4a599808ae5a |
| CO2-Bilanz (kg CO2 eq.) | 7992 |
| Global warming ; Total life cycle | 7 992 kg CO2 eq. |
