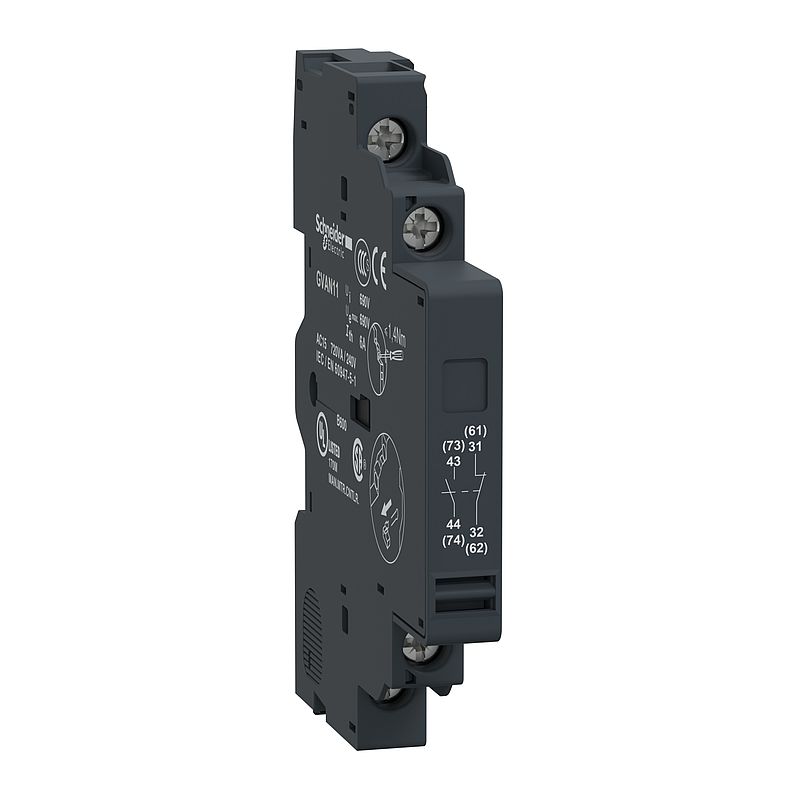

Hilfsschalter, 1S+1Ö, seitlich
GVAN11
Materialpreisgruppe
: A5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys TeSys Deca |
| Kurzbezeichnung des Geräts | GVAN |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktkompatibilität | GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P |
| Montageort | Linke Seite |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 600 V entspricht UL 508 690 V entspricht IEC 60947-1 600 V entspricht CSA C22.2 Nr. 14 |
| [Ue] Betriebsbemessungsspannung | 48 - 690 V AC 24 - 240 V DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 6 A |
| Mechanische Lebensdauer | 100000 Zyklen |
| Min. Schaltstrom | 5 mA |
| Min. Schaltspannung | 17 V |
| Schutzart | GB2CB - Leistungsschalter GG-Sicherung 10 A |
| Nennbetriebsleistung in VA | 300 VA bei 48 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 414 VA bei 690 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 500 VA bei 110…127 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 500 VA bei 500 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 650 VA bei 440 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 720 VA bei 230…240 V AC-15 - elektrische Beständigkeit: 100000 Zyklen 850 VA bei 380…415 V AC-15 - elektrische Beständigkeit: 100000 Zyklen |
| Nennbetriebsleistung in W | 120 W bei 240 V DC-13 - elektrische Beständigkeit: 100000 Zyklen 140 W bei 110 V DC-13 - elektrische Beständigkeit: 100000 Zyklen 140 W bei 24 V DC-13 - elektrische Beständigkeit: 100000 Zyklen 180 W bei 60 V DC-13 - elektrische Beständigkeit: 100000 Zyklen 240 W bei 48 V DC-13 - elektrische Beständigkeit: 100000 Zyklen |
| [M] Anzugsdrehmoment | 1,4 Nm - auf Schraubklemmen |
| Höhe | 89 mm |
| Breite | 9,3 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,05 kg |
| Farbe | Dunkelgrau | Montage |
| Umgebungseigenschaften | Normale Umgebungsbedingungen |
| Produktzertifizierungen | UKCA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 1,500 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 42,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 9,300 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 15,000 cm |
| VPE 2 Gewicht | 465,000 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 60 |
| VPE 3 Höhe | 15,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 3,089 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 0.4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.2991431393480557 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.014407824781466943 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0037855340432177437 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.0025283999999999997 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.10743975291341279 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
