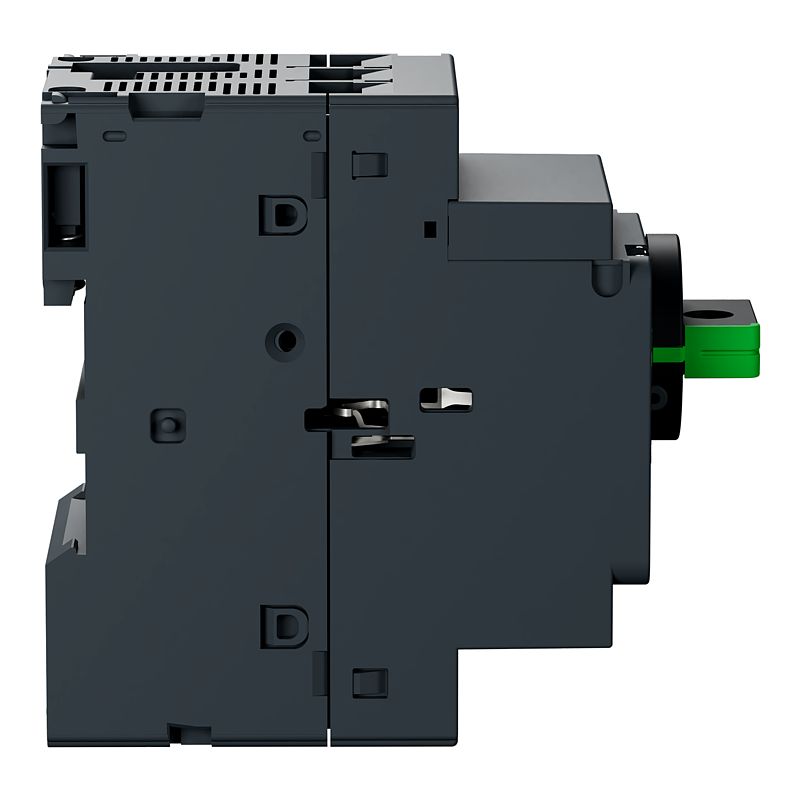

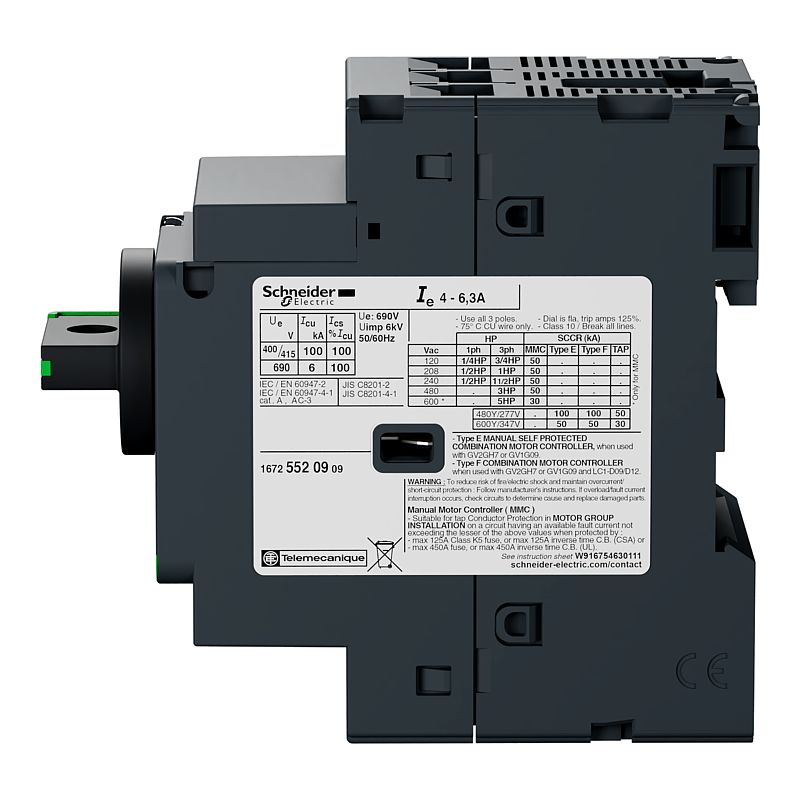

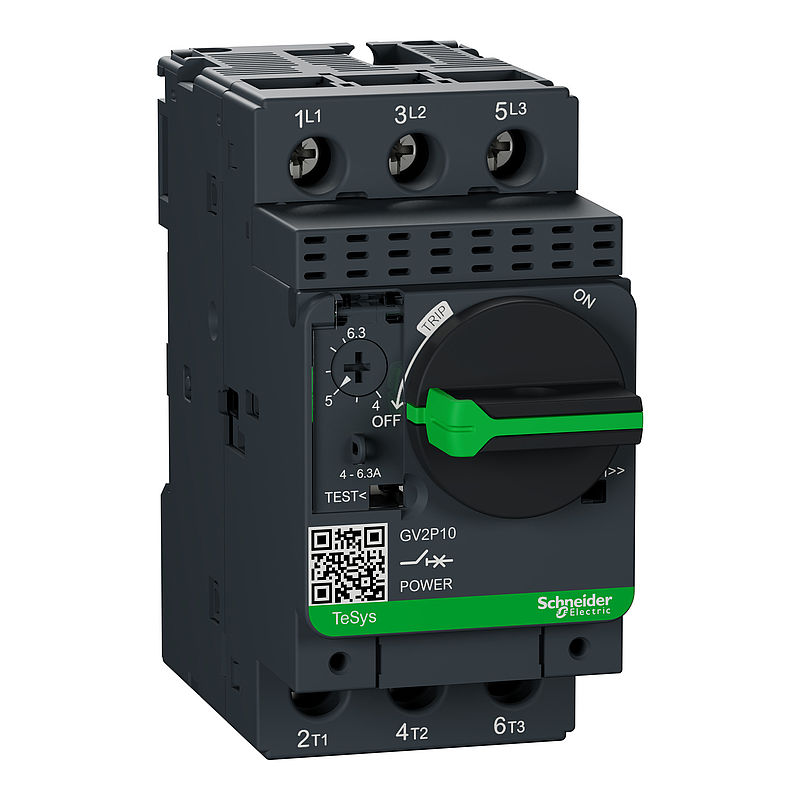

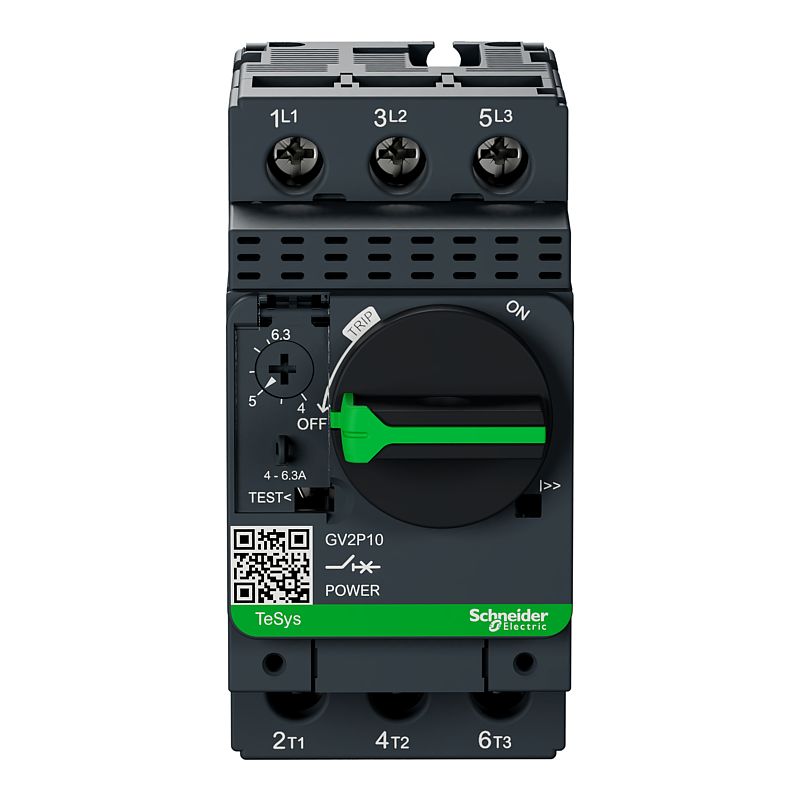

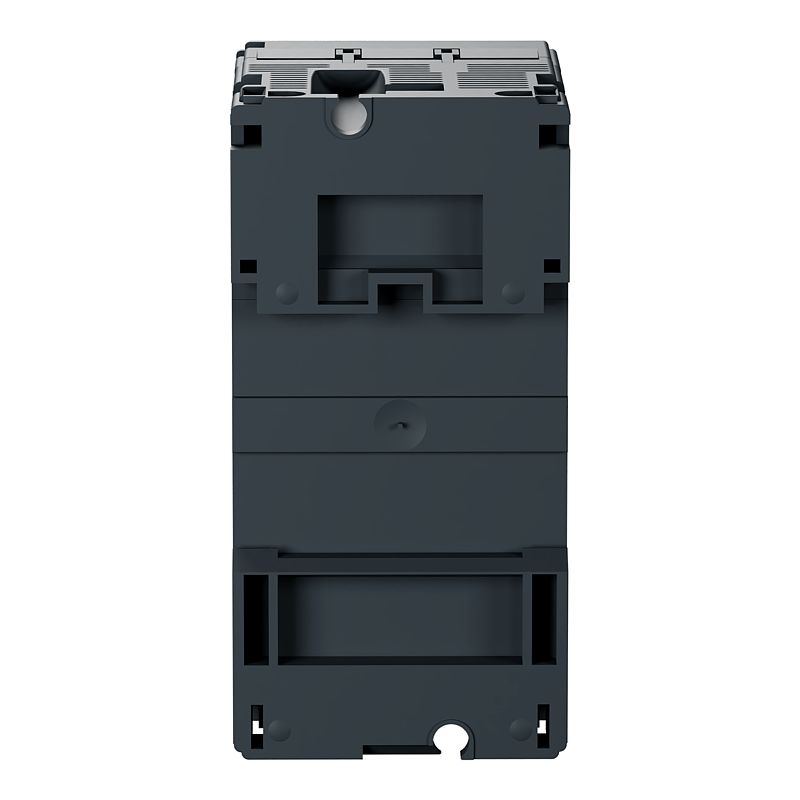

Motorschutzschalter, 3p, 4-6,3A, Drehantrieb, Schraubanschluss
GV2P10
Materialpreisgruppe
: A5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Offer Marketing Illustration
|
Download |
|
Data Bulletin
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (1)
Schnittstellen-Anschlüsse Sensoren: Kompatible Produkte
Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys Deca |
| Produktname | TeSys GV2 |
| Produkt- oder Komponententyp | Motor-Leistungsschalter |
| Kurzbezeichnung des Geräts | GV2P |
| Geräteanwendung | Motorschutz |
| Auslöser-Technologie | Thermomagnetisch | Zusatzmerkmale |
| Beschreibung der Pole | 3P |
| Netzwerktyp | AC |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 AC-3 entspricht IEC 60947-4-1 AC-3e entspricht IEC 60947-4-1 |
| Netzwerkfrequenz | 50/60 Hz entspricht IEC 60947-2 |
| Befestigungsmodus | 35 mm symmetrische DIN-Schiene: geklippt Platte: geschraubt (mit 2 x M4-Schrauben) |
| Motorleistung (kW) | 2,2 kW bei 400/415 V AC 50/60 Hz 3 kW bei 500 V AC 50/60 Hz 4 kW bei 690 V AC 50/60 Hz |
| Ausschaltvermögen | 100 kA Icu bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2 100 kA Icu bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2 100 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2 100 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2 6 kA Icu bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 100 % bei 230/240 V AC 50/60 Hz entspricht IEC 60947-2 100 % bei 400/415 V AC 50/60 Hz entspricht IEC 60947-2 100 % bei 440 V AC 50/60 Hz entspricht IEC 60947-2 100 % bei 500 V AC 50/60 Hz entspricht IEC 60947-2 100 % bei 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| Steuerungstyp | Drehgriff |
| [In] Bemessungsstrom | 6,3 A |
| Einstellbereich für thermischen Schutz | 4…6,3 A entspricht IEC 60947-2 |
| magnetischer Auslösestrom | 91 A |
| [Ith] Konventioneller thermischer Strom in freier Luft | 6,3 A entspricht IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Phasenausfall-Empfindlichkeit | Ja entspricht IEC 60947-4-1 |
| Eignung für Isolation | Ja entspricht IEC 60947-1 |
| Verlustleistung pro Pol | 2,5 W |
| Mechanische Lebensdauer | 100000 Zyklen |
| Elektrische Lebensdauer | 100000 Zyklen für AC-3 bei 415 V Zoll 100000 Zyklen für AC-3e bei 415 V Zoll |
| Nennleistung | Unterbrechungsfrei entspricht IEC 60947-4-1 |
| Anzugsdrehmoment | 1,7 Nm - auf Schraubklemme |
| Breite | 45 mm |
| Höhe | 89 mm |
| Tiefe | 97 mm |
| Farbe | Dunkelgrau |
| Montageposition | Horizontal Vertikal |
| Anschlüsse - Klemmen | Stromkreis: Schraubklemme 2 Kabel(n) 1…6 mm²starr Stromkreis: Schraubklemme 2 Kabel(n) 1,5…6 mm²flexibel ohne Kabelende Stromkreis: Schraubklemme 2 Kabel(n) 1…4 mm²flexibel mit Kabelende |
Montage |
| Produktzertifizierungen | CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA |
| Schutzart (IK) | IK04 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Klimafestigkeit | entspricht IACS E10 |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Feuerbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Mechanische Robustheit | Schocks: 30 Gn für 11 ms Schwingungen: 5 g, 5 - 150 Hz |
| Betriebshöhe | <= 2.000 m |
| Normen | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 Nr. 60947-4-1 IEC/EN 60335-2-40:Annex JJ IEC/EN 60335-1:Clause 30.2 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,800 cm |
| VPE 1 Breite | 9,500 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 322,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,758 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 320 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 114,608 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| SCIP-Nummer | D00ae559-7af7-448b-acee-face193f5d1c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 9 |
| Total lifecycle Carbon footprint | 9 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.9174178745780381 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.03925994933156967 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.028882284663263702 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 6.5845 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.8882217597579712 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.9 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
