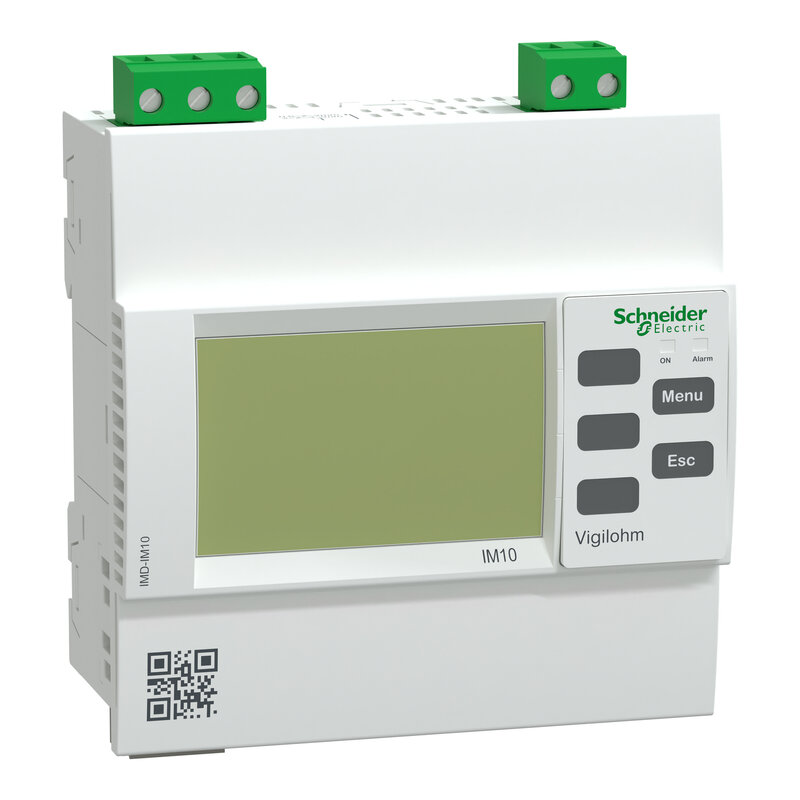

Vigilohm Isolationsüberwachungsgerät IM10 110-415Vac
IMD-IM10
Materialpreisgruppe
: DD
3.174,00 €
EAN Code: 3606480321672
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
Circularity Profile
|
Download |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Specification sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IM10 |
| Produkt- oder Komponententyp | Isolationsüberwachungsgerät |
| Application | Marineanwendung IT island Industrieanwendung Infrastructure Generator |
| Typ der elektrischen Schaltung | Medium |
| Erdungssystem | IT |
| Benutzersprache | Chinesisch Deutsch Italienisch Französisch Spanisch Portugiesisch Russisch Englisch |
| Stromkreistyp | Stromkreis Steuerkreis |
| Type of network | 1P + N 3P 3P + N |
| Network load disturbance | Gering verschmutzt |
| Type of IMD | AC/DC IMD | Eingang |
| Netzspannung | 0…600 V - AC bei 45 - 440 Hz (Gerät an Nullleiter angeschlossen) 0…480 V - AC bei 45 - 440 Hz (Gerät an Phase angeschlossen) 0…345 V - DC |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 0,1 kOhm - 10 MOhm, Präzision:+/- 5 % | Kommunikation & Management |
| Lokale Signalisierung | Grün Anzeigeleuchte: Zufriedenstellender Isolationswiderstand Weiß Anzeigeleuchte: Unter Präventionsschwelle Orange hörbare und sichtbare Alarme: Unter Störungsschwelle |
| Schwellwerteinstellung | Vor Alarm: 1 kOhm - 1 MOhm Alarm: 0,5 - 500 kOhm |
| Alarm optional delay | 0 - 5 min für Signalschaltkreis 0 - 120 min für alarm |
| [tA] Antwortzeit | <= 5 s |
| Self-test | Manuell Automatischer Test beim Start und alle 5 Stunden |
| Ausgangskontakt | 1 Wechslerkontakt Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 6 A 48 V - DC bei 1 A 12 - 24 V - DC bei 6 A |
| Self-test communication | HMI: Testberichte Dry contact: Testberichte |
| Kommunikationsprotokoll | - | Leistungsanforderungen |
| Leistungsaufnahme in VA | 12 VA |
| Leistungsaufnahme in W | 6 W |
| Überstromschutz | 2 A |
| [UH,nom] Bemessungs-Betriebsspannung | 110...415 V AC 50/60/400 Hz Toleranz: ± 15 % 125-250 V DC Toleranz: ± 15 % |
Zusatzmerkmale |
| Displaytyp | LCD-Anzeige |
| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste0,2…2,5 mm² |
| Konfigurierbare Filterzeit | 4 s 40 s 160 s |
| [tA] Antwortzeit | 0.8 s 1/5th of set filtering time 8 s 1/5th of set filtering time 32 s 1/5th of set filtering time |
| Analyse der Netzqualität | Transientenerfassung |
| Überspannungskategorie | III |
| Angezeigte Informationen | Resistance value | Abmessungen |
| Material | Thermoplastisch |
| Produktgewicht | 0,245 kg |
| Höhe | 110 mm |
| Breite | 96 mm |
| Tiefe | 59 mm |
| Installationstyp | Innenraum |
| Abmessungen des Ausschnitts | 92.4 x 92.4 mm |
| Montagemodus | Flächenbündig (Platte) Aufsteckbar (DIN-Schiene) |
Montage |
| Schutzart (IP) | Vorderseite: IP52 Rückseite: IP20 |
| Betriebshöhe | <= 3.000 m |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Relative Luftfeuchtigkeit | 0…92 % |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weatherprotected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanical characteristic | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
Konformität |
| Verschmutzungsgrad | 2 |
| Standards | UL 61010-1 IEC 61010-1 IEC 61557-8 IEC 61326-2-4 |
| Produktzertifizierungen | RMRS DNV CE EAC BV RCM EU-RO MR TA |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 432,000 g |
| VPE 1 Höhe | 10,500 cm |
| VPE 1 Breite | 13,800 cm |
| VPE 1 Länge | 16,800 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 4,099 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 64 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 42,792 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | C60f937c-f0cd-469b-9614-ee23abf8d5dc |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 369 |
| Total lifecycle Carbon footprint | 369 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 95.60813607410601 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 96 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.12008905845428185 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.24332688205561018 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 272.7093952977769 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 273 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.5853893506144545 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.6 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
