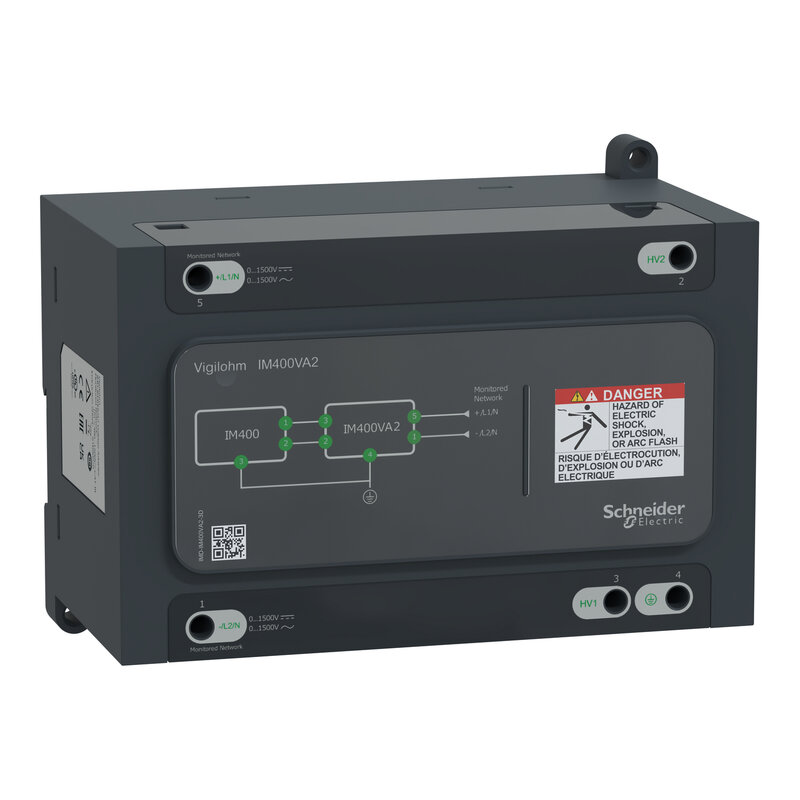

Vigilohm Spannungsadapter – IM400VA2 – 1500/2600 V auf 480 V
IMD-IM400VA2
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Baureihe | Vigilohm |
| Produkt- oder Komponententyp | Netzwerkadapter-Unterbausatz |
| Kurzbezeichnung des Geräts | IM400VA2 |
| Geräteanwendung | Photovoltaik |
| Kompatible Produktfamilie | Vigilohm Vigilohm IM IM400C Isolationsüberwachungsgerät | Zusatzmerkmale |
| Netzspannung | 830…2600 V - AC (Nullleiter, verteilt) 480…1500 V - AC (Nullleiter, nicht verteilt) 480…1500 V - DC |
| Durchschnittliche Impedanz | 564 kOhm |
| maximale Entfernung zu | IM400C: 3 m |
| Montagemodus | Aufsteckbar Durch Schrauben |
| Montagehalterung | DIN-Schiene Montageplatte |
| Produktgewicht | 750 g |
| Breite | 190 mm |
| Höhe | 144 mm |
| Tiefe | 112,9 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 16,500 cm |
| VPE 1 Breite | 17,000 cm |
| VPE 1 Länge | 22,000 cm |
| Verpackungsgewicht (Lbs) | 743,000 g |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 50,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 18,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400VA2_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400VA2_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
