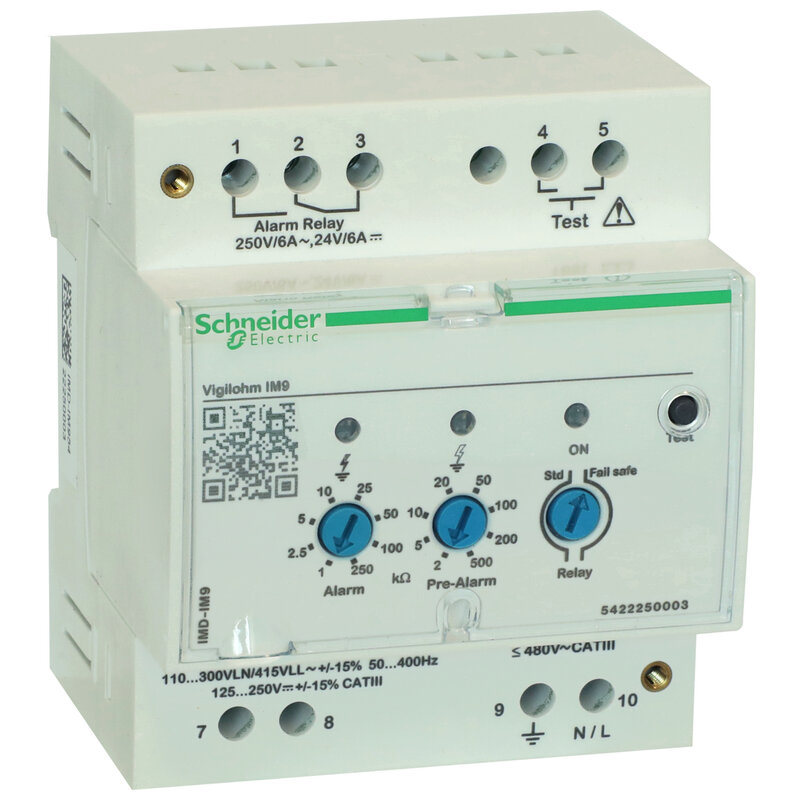

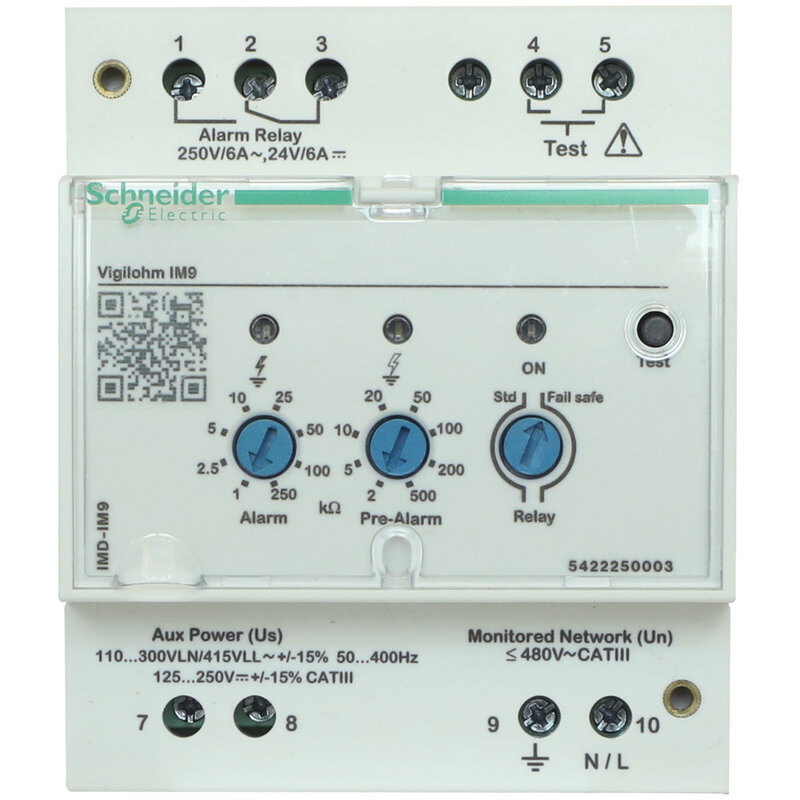

Vigilohm Isolationsüberwachungsgerät IM9 110-415Vac
IMD-IM9
Materialpreisgruppe
: DD
1.387,00 €
EAN Code: 3606480321658
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Declaration of conformity
|
Download |
|
Specification sheet
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Erdungsverbindungen: Kompatible Produkte
Erdungsverbindungen (1)
Überspannungsschutz-Artikel Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IM9 |
| Produkt- oder Komponententyp | Isolationsüberwachungsgerät |
| Application | Marine and offshore Industry Infrastructure Power generation Port, airport, railway |
| Typ der elektrischen Schaltung | Small |
| Erdungssystem | IT HRG |
| Netzspannung | 0…600 V - AC bei 45 - 440 Hz (Gerät an Nullleiter angeschlossen) 0…480 V - AC bei 45 - 440 Hz (Gerät an Phase angeschlossen) |
| Stromkreistyp | Steuerkreis |
| Type of network | 1P + N 3P 3P + N |
| Network capacitance | Very lightly capacitive |
| Type of IMD | AC IMD | Zusatzmerkmale |
| Alarm threshold setting | Vor Alarm: 2 - 500 kOhm Alarm: 1 - 250 kOhm |
| Self-test | Manuell |
| Material | Thermoplastisch |
| Schutzart (IP) | Gehäuse: IP20 Vorderseite: IP40 |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 1000 Ohm...500 kOhm, Präzision:+/- 15 % |
| Konfigurierbare Filterzeit | 7 s |
| [tA] Antwortzeit | <= 7 s 100 % |
| Überspannungskategorie | III | Leistungsanforderungen |
| Leistungsaufnahme in VA | 7 VA |
| Leistungsaufnahme in W | 3 W |
| Überstromschutz | 1 A |
| [UH,nom] Bemessungs-Betriebsspannung | 110...415 V AC 50/60/400 Hz Toleranz: ± 15 % 125-250 V DC Toleranz: ± 15 % |
Kommunikation & Management |
| Ausgangskontakt | 1 Wechslerkontakt Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 6 A 12 - 24 V - DC bei 6 A |
| Datenübermittlung | HMI: Testberichte Dry contact: Testberichte |
| Kommunikationsprotokoll | - |
| Displaytyp | Ohne Display | Abmessungen |
| Montageposition | Horizontal Vertikal |
| Anschlüsse - Klemmen | Tunnelklemmen 0,2…2,5 mm² |
| Produktgewicht | 0,2 kg |
| Höhe | 90 mm |
| Breite | 71 mm |
| Tiefe | 67,5 mm |
| Installationstyp | Innenraum |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Abmessungen des Ausschnitts | 66 x 72.5 mm |
| Betriebshöhe | <= 3.000 m |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 0…92 % |
| Montagemodus | Aufsteckbar (DIN-Schiene) Flächenbündig (Platte) |
Normen |
| Standards | IEC 61557-8 UL 61010-1 IEC 61010-1 IEC 61326-2-4 |
| Produktzertifizierungen | EAC CE BV RMRS DNV RCM EU-RO MR TA |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weather protected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanische Robustheit | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 230,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 8,400 cm |
| VPE 1 Länge | 9,600 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 8,489 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 168 |
| Total lifecycle Carbon footprint | 168 kg CO2 eq. |
| SCIP-Nummer | D345d44d-3c09-48d6-ae43-5ec47f0bd20f |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.0346 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.030076 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.092222 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 161.12 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 161 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.39894 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=IMD-IM9_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=IMD-IM9_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
