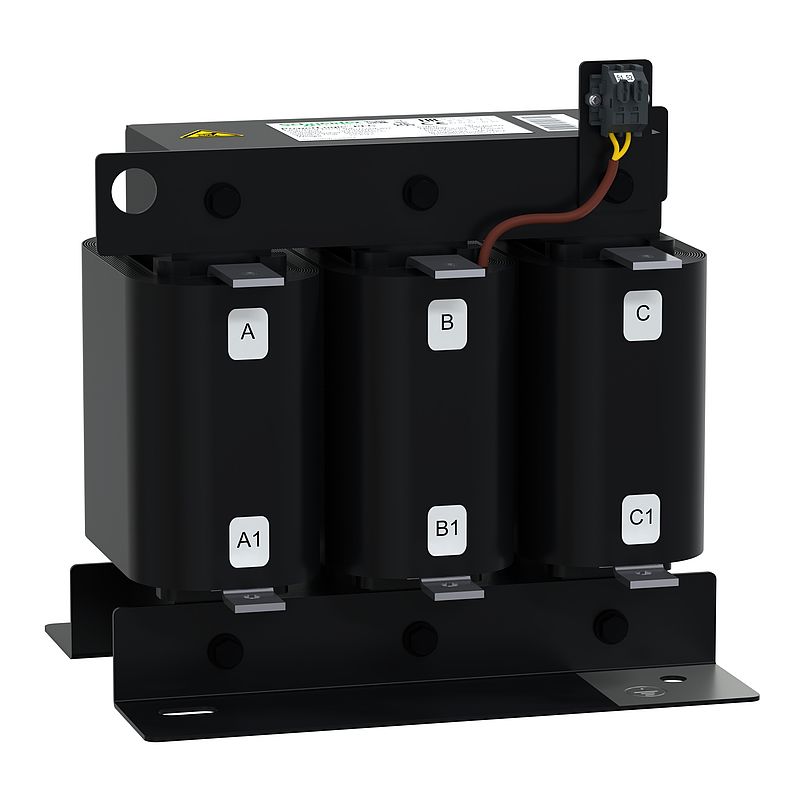

Filterkreisdrossel, PowerLogic PFC, 50kvar, 190Hz, (3,8), 7%, 50Hz, 400V
LVR07500A40T
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (18)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | DR |
| Produkt- oder Komponententyp | Verstimmte Drosselspule |
| Netzwerkfrequenz | 50 Hz |
| Blindleistungsangabe | 50 kvar für 400 V AC 50 Hz |
| Netzspannung | 400 V AC 50 Hz |
| Einstellreihenfolge | 3,8 - 190 Hz - 7 % - 50 Hz | Zusatzmerkmale |
| Leistungsverluste (max) | 320 W |
| Induktanzwert | 0,75 mH |
| Induktivitätstoleranz | - 5 % bis 5 % pro Phase |
| Grundnennstrom | 72,2 A |
| Effektivwert des Stroms | 77,9 A |
| elektrische Isolationsklasse | Klasse H |
| [Ui] Bemessungs-Isolationsspannung | 1,1 kV |
| Dielektrische Prüfspannung | 4 kV 50 Hz 1 Minute |
| [Imp] Max. Dauerstrom | 1,2 x I1 |
| Oberschwingungsstromspektrum | 3,7 % x I3 38,2 % x I5 13,6 % x I7 4,9 % x I11 |
| Dynamischer Haltestrom | 2,2 x Isc |
| [Ith] Konventioneller thermischer Strom in freier Luft | 2 A bei 250 V AC 50 Hz |
| Installationstyp | Innenmontage |
| Kühlungstyp | Erzwungene Konvektion |
| Anschlüsse - Klemmen | Polklemme |
| Befestigungsmitte | 200 x 125 mm |
| Höhe | 270 mm |
| Breite | 260 mm |
| Tiefe | 200 mm |
| Produktgewicht | 22 kg | Montage |
| Normen | IEC 60068 |
| Schutzart (IP) | IP00 |
| Betriebshöhe | <lt/>= 2.000 m |
| Umgebungstemperatur bei Betrieb | 0…55 °C bei <lt/>= 1.000 m 0…50 °C bei > 1.000 - 2.000 m |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 50°C bei <lt/>= 1.000 m (Durchschnitt über 24 Stunden) 40°C bei <lt/>= 1.000 m (Durchschnitt über 1 Jahr) 45°C bei > 1.000 - 2.000 m (Durchschnitt über 24 Stunden) 35°C bei > 1.000 - 2.000 m (Durchschnitt über 1 Jahr) |
| Klimafestigkeit | Relative Luftfeuchtigkeit: 20 - 80 % Salznebel (400 V/50 Hz) : 250 Stunden |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 35,25 kg |
| VPE 1 Höhe | 53,0 cm |
| VPE 1 Breite | 40,0 cm |
| VPE 1 Länge | 60,0 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 75,5 kg |
| VPE 2 Höhe | 70,0 cm |
| VPE 2 Breite | 60,0 cm |
| VPE 2 Länge | 80,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 5194 |
| Total lifecycle Carbon footprint | 5 194 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 226.6117658980371 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 227 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 30.3341740556338 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 30 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 4.783412270136673 |
| CO2 Fußabdruck während der Einrichtung | 5 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4857.171629525855 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4 857 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 74.93639706021789 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 75 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
