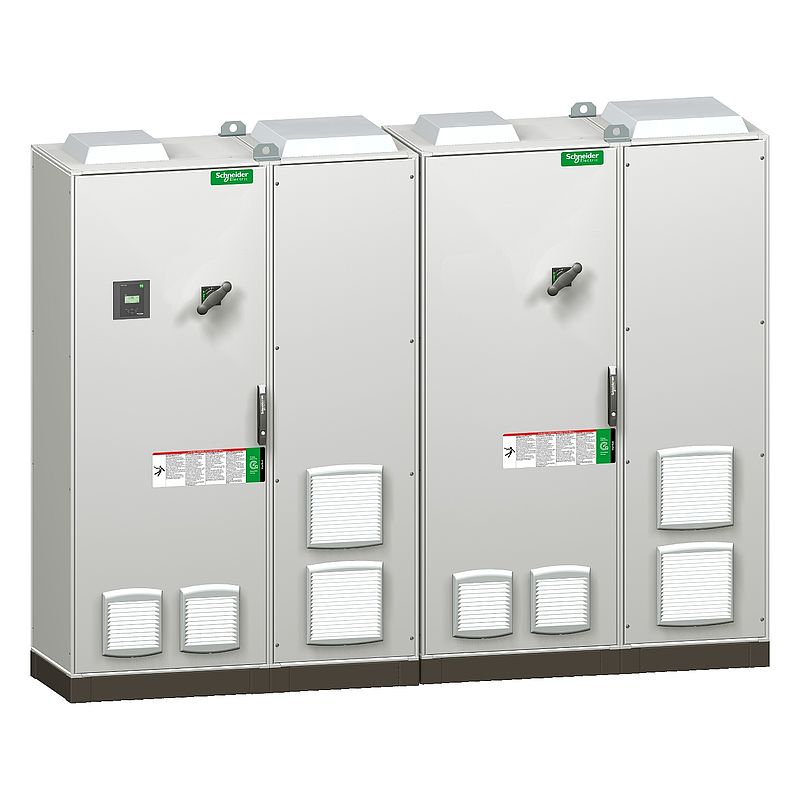

Kompensationsanlage Auto, PowerLogic PFC, 800kvar, DR3,8 7%, 400V, 50Hz
VLVAF8P03535AB
Materialpreisgruppe
: DU
59.798,00 €
EAN Code: 3606480610110
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 800 kvar |
| Betriebsmodus | Automatisch |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | automatischer Kondensatorblock mit Filterkreisdrossel |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 25…50 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 4…7 % |
| Abstimmungsfaktor | 3,8 |
| Abstimmfrequenz | 190 Hz |
| Leistung pro Stufe | 50 kvar |
| Schrittweiser Aufbau | 2 x 50 + 7 x 100 |
| Position des Anschlusses | Unten |
| Regler Typ | PowerLogic PFC-Steuerung VPL12 |
| Kondensatortechnologie | PowerLogic PFC-Kondensator + Filterkreisdrossel |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| [Ui] Bemessungs-Isolationsspannung | 800 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,19 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Ohne Schutz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 35 kA bei 1 s (Icw) |
| Stufenschutztyp | Überlast: Oberschwingungssteuerung vom PowerLogic PFC-Controller Kurzschluss: Sicherung |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 1904 kg |
| Höhe | 2200 mm |
| Breite | Kondensator: 1600 mm Verstimmte Drosselspule: 1200 mm |
| Tiefe | 600 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Interner Spannungswandler | 400/230 V - 1000 VA |
| Funktion verfügbar | Alarmkontakt Abwurfkontakt GenSet |
Montage |
| Normen | IEC 61439-1 IEC 61439-2 IEC 61921 |
| Produktzertifizierungen | CE EAC ASEFA |
| Montageort | Innenraum |
| Schutzart (IP) | Umwelt: IP31 Sicherheit: IPxx B |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 1892 kg |
| VPE 1 Höhe | 230 cm |
| VPE 1 Breite | 160 cm |
| VPE 1 Länge | 156 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 129042 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 129 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 7703.146498446542 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 7 703 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1681.0260741167026 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 1 681 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 641.8138512449088 |
| CO2 Fußabdruck während der Einrichtung | 642 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 116802.0189305398 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 117 ton CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2214.2384023855047 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2 214 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
