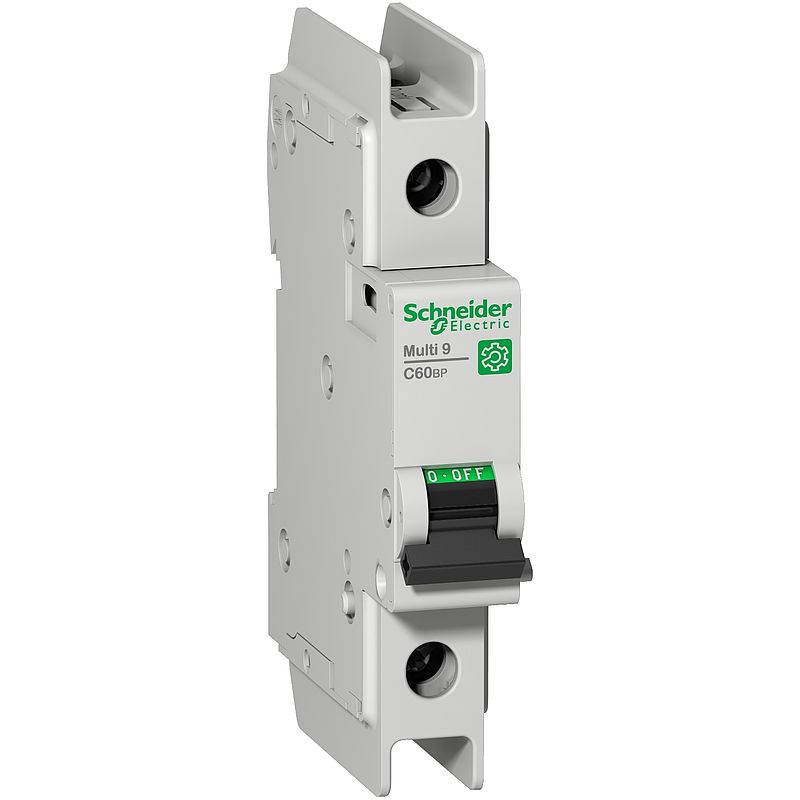

Multi 9 OEM LS-Schalter C60BP 1-polig 3A C-Char. 10kA 480Y/277V UL489

M9F42103

Materialpreisgruppe : DY

48,10 €

EAN Code: 3606481169655

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
CAD	Download
Catalog	Download
Environmental Disclosure	Download
Brochure	Download
Certificate	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (3)

Verteilungen (3)

Zusatzausrüstungen (10)

Spezifikationen

Hauptmerkmale
Baureihe	Multi 9
Produktname	Multi9 C60
Produkt- oder Komponententyp	Leitungsschutzschalter
Kurzbezeichnung des Geräts	C60BP
Geräteanwendung	Verteilung
Beschreibung der Pole	1P
Anzahl der geschützten Pole	1
[In] Bemessungsstrom	3 A bei 25 °C entspricht EN/IEC 60947-2
Netzwerktyp	AC DC
Auslöser-Technologie	Thermomagnetisch
Kurvenscheibe	C
Ausschaltvermögen	3 kA Icu bei 415 V AC entspricht EN/IEC 60947-2 10 kA Icu bei 240 V AC entspricht EN/IEC 60947-2 20 kA Icu bei 60 V DC entspricht EN/IEC 60947-2 3 kA Icu bei 415 V AC entspricht GB 14048.2 10 kA Icu bei 240 V AC entspricht GB 14048.2 20 kA Icu bei 60 V DC entspricht GB 14048.2 10 kA AIR bei 277 V AC entspricht UL 489 14 kA AIR bei 240 V AC entspricht UL 489 14 kA AIR bei 120 V AC entspricht UL 489 10 kA AIR bei 60 V DC entspricht UL 489 10 kA AIR bei 277 V AC entspricht CSA C22.2 Nr. 5 14 kA AIR bei 240 V AC entspricht CSA C22.2 Nr. 5 14 kA AIR bei 120 V AC entspricht CSA C22.2 Nr. 5 10 kA AIR bei 60 V DC entspricht CSA C22.2 Nr. 5
Normen	EN/IEC 60947-2 GB 14048.2 UL 489 CSA C22.2 Nr. 5
Produktzertifizierungen	IEC CCC CSA UL
Zusatzmerkmale
Eignung für Isolation	Ja entspricht EN/IEC 60947-2
[Ue] Betriebsbemessungsspannung	240 V AC 50/60 Hz 415 V AC 50/60 Hz 60 V DC
Magnetische Auslösegrenze	8,5 x In +/-20 %0AC 12 x In +/-20 %0DC
[Ics] Bemessungsbetriebs-Ausschaltvermögen	2,25 kA 75 % entspricht EN/IEC 60947-2 - 415 V AC 7,5 kA 75 % entspricht EN/IEC 60947-2 - 240 V AC 2,25 kA 75 % entspricht GB 14048.2 - 415 V AC 7,5 kA 75 % entspricht GB 14048.2 - 240 V AC 15 kA 75 % entspricht GB 14048.2 - 60 V DC 15 kA 75 % entspricht EN/IEC 60947-2 - 60 V DC
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	2
Höhe	103 mm
Breite	18 mm
Tiefe	72 mm
Farbe	Grau
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	10000 Zyklen
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Anschlüsse - Klemmen	Tunnelklemmen (oben oder unten)1…25 mm² (AWG 18 - AWG 8) - fest Tunnelklemmen (oben oder unten)1…16 mm² (AWG 18 - AWG 8) - flexibel mit Aderendhülse Tunnelklemmen (oben oder unten)1…16 mm² (AWG 18 - AWG 8) - flexibel
Drahtabisolierungslänge	14 mm für oben oder unten Verbindung
[M] Anzugsdrehmoment	2,5 Nm oben oder unten
Erdschlussschutz	Ohne
Montage
Schutzart (IP)	IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad	3 entspricht EN/IEC 60947-2
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	0 - 2.000 m
Umgebungstemperatur bei Betrieb	-30…70 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	123 g
VPE 1 Höhe	1,8 cm
VPE 1 Breite	7,2 cm
VPE 1 Länge	10,3 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,522 kg
VPE 2 Höhe	8,2 cm
VPE 2 Breite	11 cm
VPE 2 Länge	22 cm
VPE 3 Art	S03
VPE 3 Menge	108
VPE 3 Gewicht	14,193 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	40a4e715-7fff-45ff-88bf-38212f6a80a5
Giftiges Schwermetall frei	Ja
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	11
Global warming ; Total life cycle	11 kg CO2 eq.
Nachhaltige Verpackung	Ja
