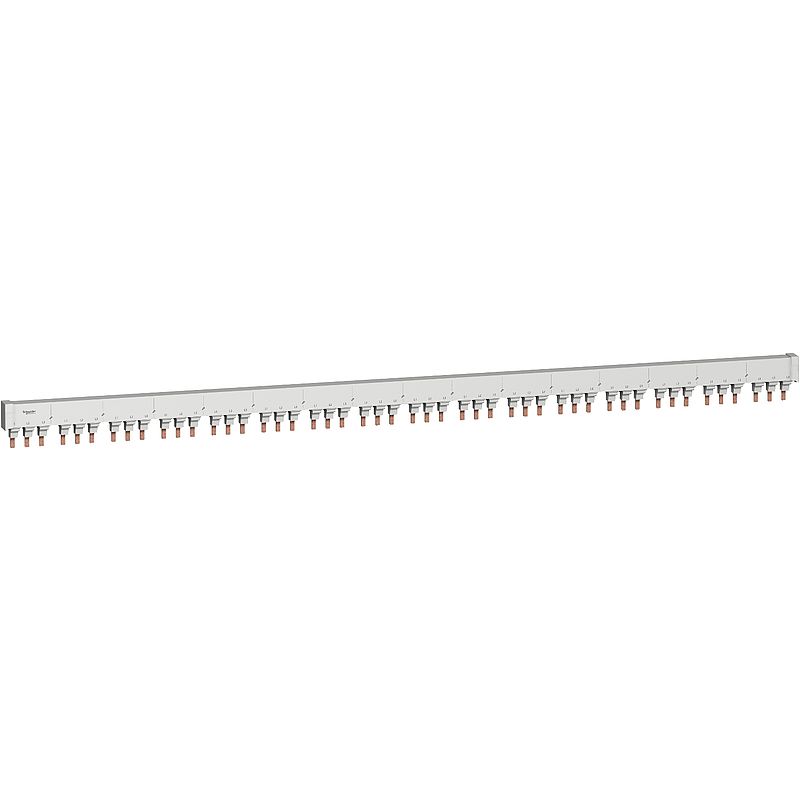

Multi 9 OEM Kammschiene ablängbar 3-polig+Hiko C60BP (UL489) 48 Module
M9XCA348
Materialpreisgruppe
: DY
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L |
| Länge in 18-mm-Modulen | 48 |
| Normen | UL 489 EN/IEC 61439-1 |
Zusatzmerkmale |
| Anzahl der Wege | 13-polig Zus. + 3 L |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 63 mm |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 480 V AC 50/60 Hz Ph/Ph 277 V AC 50/60 Hz Ph/N |
| [Ui] Bemessungs-Isolationsspannung | 1000 V AC 50/60 Hz entspricht UL 508 |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 96 |
| Breite | 864 mm |
| Farbe | Hellgrau (RAL 7035) |
| Kompatible Produktfamilie | Multi 9 Multi 9 C60BP | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,174 kg |
| VPE 1 Höhe | 2,100 cm |
| VPE 1 Breite | 100,100 cm |
| VPE 1 Länge | 6,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 6,161 kg |
| VPE 2 Höhe | 9,600 cm |
| VPE 2 Breite | 11,500 cm |
| VPE 2 Länge | 108,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 35 |
| VPE 3 Gewicht | 55,127 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Rücknahme | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| CO2-Bilanz (kg CO2 eq.) | 13 |
| Total lifecycle Carbon footprint | 13 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 5.725998589150707 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.2282394428115796 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.015837918227194454 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4.149951669146952 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 4 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2.4703730863174944 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 2 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 67 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=M9XCA348_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=M9XCA348_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
