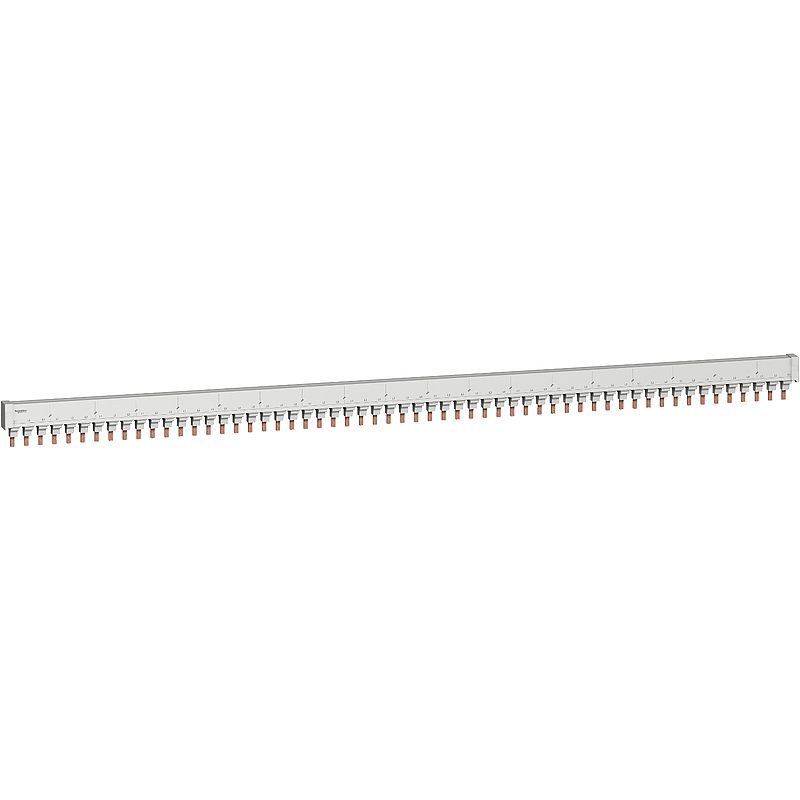

Multi 9 OEM Kammschiene ablängbar 3-polig für C60BP (UL489) 57 Module

M9XCP357

Materialpreisgruppe : DY

365,00 €

EAN Code: 3606481192899

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Certificate	Download
CAD	Download
Catalog	Download
Brochure	Download
Declaration of conformity	Download
Environmental Disclosure	Download

Hauptmerkmale
Baureihe	Multi 9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L
Länge in 18-mm-Modulen	57
Normen	UL 508 UL 489 EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	19-polig 3 L
Polkonfiguration für 1-Weg	1 x 3P
Anschlussraster	18 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	54 mm
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	80 A bei 40 °C
[Ue] Betriebsbemessungsspannung	480 V AC 50/60 Hz Ph/Ph 277 V AC 50/60 Hz Ph/N
[Ui] Bemessungs-Isolationsspannung	1000 V AC 50/60 Hz entspricht UL 508
Montageort	Oben auf Tunnelklemmen
9-mm-Raster	114
Breite	1026 mm
Farbe	Hellgrau (RAL 7035)
Kompatible Produktfamilie	Multi 9 Multi 9 C60BP
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	1,089 kg
VPE 1 Höhe	2,100 cm
VPE 1 Breite	103,000 cm
VPE 1 Länge	6,100 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	5,725 kg
VPE 2 Höhe	9,600 cm
VPE 2 Breite	12,000 cm
VPE 2 Länge	108,000 cm
VPE 3 Art	P12
VPE 3 Menge	35
VPE 3 Gewicht	52,075 kg
VPE 3 Höhe	75,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Rücknahme	Nein
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
CO2-Bilanz (kg CO2 eq.)	13
Total lifecycle Carbon footprint	13 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	5.311424585677274
CO2 Fußabdruck am Ende der Betriebsdauer	5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.21171444056372246
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0.2 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.014691220570199967
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	4.679872620562106
Carbon footprint of the use phase [B2, B3, B4, B6]	5 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	2.291513024701662
Carbon footprint of the end-of-life phase [C1 to C4]	2 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
