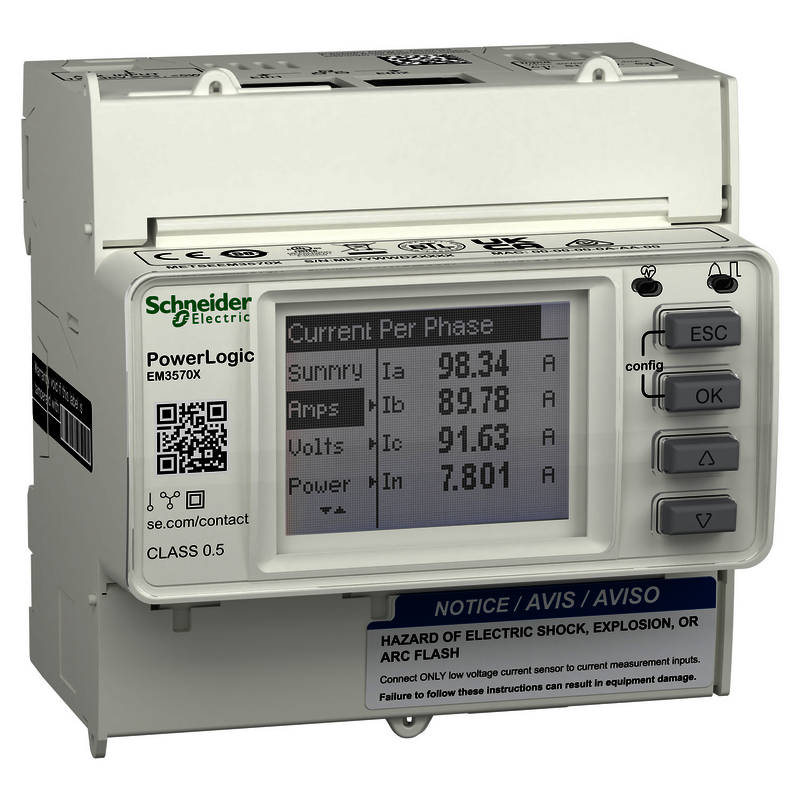

PowerLogic Energiezähler EM3570, DIN Ethernet Modbus TCP/IP & BACnet/IP, 24VDC, LVCT 0,333V oder 1V Eingang, 3-phasig
METSEEM3570X
Materialpreisgruppe
: DT
390,00 €
In Kürze lieferbar
EAN Code: 3606481096517
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (12)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| range of product | PowerLogic EM3570 |
| Kurzbezeichnung des Geräts | EM3570X |
| Produkt- oder Komponententyp | Energiezähler |
| Messgerätetyp | Spitzenbedarfsleistung PM, QM, SM Strom I1, I2, I3, Iavg Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) Leistungsbedarf P, Q, S Spannung U21, U32, U13, V1, V2, V3 Berechneter Neutralleiterstrom |
Zusatzmerkmale |
| Beschreibung der Pole | 3P + N 2P + N 1P + N 3P |
| Messwerttyp | Wirk- und Blindleistung gesamt Wirk- und Blindleistung pro Phase Scheinleistung gesamt Scheinleistung pro Phase Leistungsfaktor gesamt Leistungsfaktor pro Phase Spitzenleistungsaufnahme Strom Spannung Frequenz Starting current selection range |
| Geräteanwendung | Teilzähler Teilabrechnung Multitarif |
| Genauigkeitsklasse | Klasse 0,5 Leistung entspricht IEC 61557-12 Klasse 0,5 Energie entspricht IEC 61557-12 Klasse 0,5 Leistung entspricht ANSI C12.20 Klasse 0,5 Energie entspricht ANSI C12.20 |
| Messgenauigkeit | Wirkenergie +/- 0.5 % Blindenergie +/-2 % Blindleistung +/-2 % Scheinenergie +/- 0.5 % Scheinleistung +/- 0.5 % Leistungsfaktor +/- 0,005 Frequenz +/- 0.5 % Spannung +/- 0.5 % Strom +/- 0.5 % |
| input type | Low voltage current transformer 0,333 V oder 1 V |
| Bemessungsspannung | 90…347 V (phase to neutral (L-N)) 156…600 V (phase to phase (L-L)) |
| Netzwerkfrequenz | 60 Hz +/-10 % 50 Hz +/-10 % |
| Typ der Technologie | Elektronisch |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) |
| Displayauflösung | 126 x 94 pixels |
| Messstrom | 1…32767 A |
| Anzeigestellen | 5 |
| Angezeigte Informationen | Status and alert Communication IP address Input/output status Error Alarme Sofortige Leistung pro Verbrauch Firmware info Configurable summary page (average, total, demand, nominal values) |
| Manipulationsschutz d. Einst. | Durch Zugangscode geschützt |
| Kommunikationsprotokoll | Modbus TCP/IP BACnet IP HTTPS SNMP SNTP Link Layer Discovery Protocol |
| Unterstützung von Kommunikationsanschlüssen | RJ45 |
| Kommunikationsdienst | Syslog protocol support |
| Datenaufzeichnung | Energieverbrauchsprotokolle Zeitstempelung Datenprotokolle |
| Demand intervals | External synchronisation to communication Sliding/fixed/rolling block |
| Lokale Signalisierung | Orange LED: alarm / energy Grün Blitzlicht LED: Betriebszustand |
| number of accumulator inputs | 2 digital |
| Anzahl der Ausgänge | 1 Relaisausgang |
| Speicherkapazität | 32 GB |
| Puffergröße | 16-bit 10 |
| [Ue] Betriebsbemessungsspannung | 12...36 V DC |
| Leistungsaufnahme in W | 5 W |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Installationstyp | Für die Verwendung in Innenräumen in einer stationären Einrichtung |
| Anschlüsse - Klemmen | Stromschaltkreis: Schraubklemmen 6 mm² Kabel(n) Spannungsschaltkreis: Schraubklemmen 1,5 mm² Kabel(n) Eingangskreis: Schraubklemmen 6 mm² Kabel(n) Versorgungsstromkreis: Schraubklemmen 4 mm² Kabel(n) Relaisausgang: Schraubklemmen 1,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromschaltkreis: 0,8 Nm Spannungsschaltkreis: 0,5 Nm Eingangskreis: 0,5 Nm Versorgungsstromkreis: 0,8 Nm Relaisausgang: 0,8 Nm |
| Normen | IEC 61557-12 EN 61557-12 BS EN 61557-12 IEC 61326-1 EN 61326-1 BS EN 61326-1 IEC 61010-1 EN 61010-1 BS EN 61010-1 IEC 61010-2-30 EN 61010-2-30 BS EN 61010-2-30 UL 61010-1 UL 61010-2-30 UL 2808 CSA C22.2 No 61010-1-12 CSA C22.2 No 61010-2-30 |
| Produktzertifizierungen | CE UKCA CULus BTL |
| Webdienste | Anzeige der Daten in Echtzeit Network and protocol setting Data and time IP filtering |
Montage |
| Schutzart (IP) | IP20 Zähler: IP40 Anzeige: |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | <= 3.000 m |
| Lebensdauer | 15 Jahr(e) 45 °C 60% RH |
| Farbe | Weiß |
| Breite | 90 mm |
| Höhe | 91,4 mm |
| Tiefe | 70,6 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,000 cm |
| VPE 1 Breite | 10,000 cm |
| VPE 1 Länge | 10,300 cm |
| Verpackungsgewicht (Lbs) | 370,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,387 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 315 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Total lifecycle Carbon footprint | 315 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 51.7228415301 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 52 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0340617705 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.002788494 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 262.9931710963 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 263 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.191522623 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
