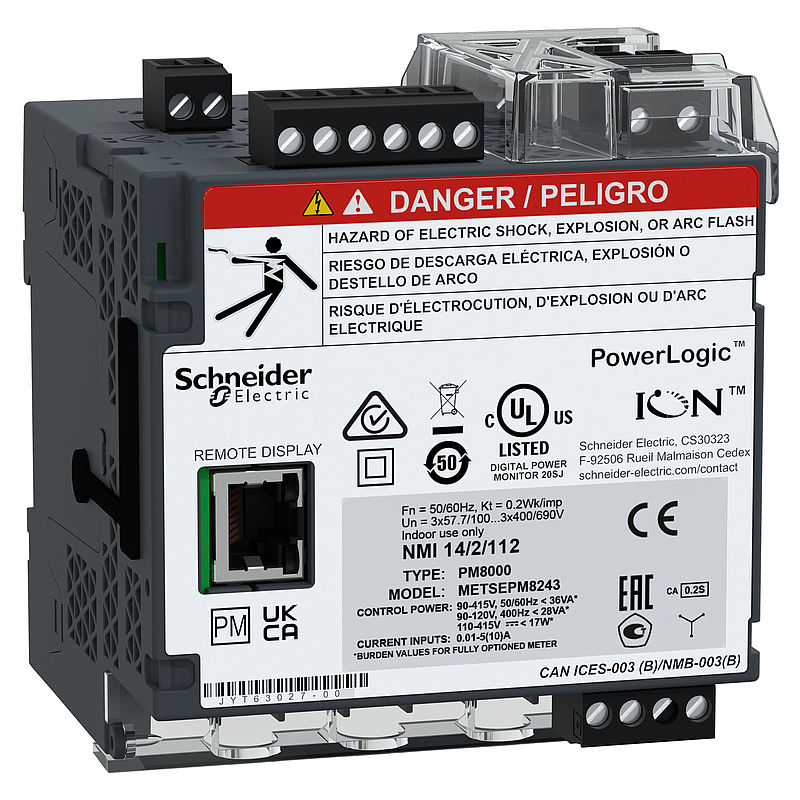

Netzanalysator ION Klasse S, PowerLogic PM8243, Standard, DIN-Schiene ohne Display, 512 MB, 256 Samples/Periode, AC/DC
METSEPM8243
Materialpreisgruppe
: DR
1.556,00 €
EAN Code: 3606480701962
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Handout
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Software - Release
|
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Firmware
|
Download |
|
Certificate
|
Download |
|
Specification sheet
|
Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (1)
Optionen
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM8000 |
| Kurzbezeichnung des Geräts | PM8243 |
| Produkt- oder Komponententyp | Leistungsmesser |
| Marktsegment | Gebäude große Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude kleine Gebäude Netzmanagement: Haupteinspeisung Gebäude mittlere Gebäude Netzmanagement: Haupteinspeisung Gebäude große Gebäude Netzmanagement: Haupteinspeisung Gebäude große Gebäude Netzmanagement: Untergeordnete Einspeisung Gebäude Multiseite Netzmanagement: Haupteinspeisung Gebäude Multiseite Netzmanagement: Untergeordnete Einspeisung Datenzentrum Netzmanagement: Haupteinspeisung Datenzentrum Netzmanagement: Untergeordnete Einspeisung Gesundheitswesen Netzmanagement: Haupteinspeisung Gesundheitswesen Netzmanagement: Untergeordnete Einspeisung Industrie Netzmanagement: Haupteinspeisung Industrie Netzmanagement: Untergeordnete Einspeisung Dienstprogramm: Untergeordnete Einspeisung |
| Modelltyp | Standard | Zusatzmerkmale |
| Analyse der Netzqualität | entspricht EN 50160: 2010 Konformitätsbericht entspricht IEEE 519: 2014 Konformitätsbericht entspricht IEC 61000-4-30: Klasse S Messung der Netzqualität bis zur 63. Oberschwingung Oberschwingungsverzerrung Wellenformerfassung Erkennung von Spannungseinbrüchen und Überspannungen Programmierbarkeit (logische und mathematische Funktionen) entspricht IEC 62586 Überwachung der Netzqualität Erkennung der Störungsrichtung schnelle Spannungsänderung |
| Geräteanwendung | Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf Stromüberwachung |
| Messwerttyp | Strom Spannung Frequenz Wirk- und Blindleistung gesamt Scheinleistung gesamt Leistungsfaktor gesamt Wirk- und Blindleistung pro Phase, Effektivwert Scheinleistung pro Phase, Effektivwert Leistungsfaktor pro Phase, Effektivwert |
| Versorgungsspannung | 90 - 415 V AC 45 - 65 Hz +/-10 % 110 - 415 V DC +/-10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 1 A 10 A 5 A |
| Beschreibung der Pole | 1P + N 3P + N 3P |
| Leistungsaufnahme in VA | 16 VA bei 230 V AC |
| Displaytyp | Ohne Display |
| Abtastrate | 256 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz 0,3 mOhm) |
| Messspannung | 57…400 V AC 42 - 69 Hz zwischen Phase und Neutral 100…690 V AC 42 - 69 Hz zwischen Phasen |
| Frequenzmessbereich | 42…69 Hz |
| Anzahl der Eingänge | 3 digital 30 V AC 3 digital 60 V DC |
| Messgenauigkeit | Strom +/-0,1 % Spannung +/-0,1 % Wirkenergie +/- 0,2 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22 Klasse 0,2 Wirkenergie entspricht ANSI C12.20 Klasse 0,2 Wirkleistung entspricht IEC 61557-12 Klasse 0,5S Blindenergie entspricht IEC 62053-24 Klasse 0,5 Leistungsfaktor entspricht IEC 61557-12 Klasse 0,2 Spannung entspricht IEC 61557-12 Klasse 0,2 Strom entspricht IEC 61557-12 |
| Anzahl der Ausgänge | 1 Impuls |
| Angezeigte Informationen | Spannung Strom Frequenz Leistung Energieverbrauchs Oberschwingungsverzerrung |
| Kommunikationsprotokoll | Modbus RTU bei 115 kBaud - 2-Draht ION bei 115 kBaud - 2-Draht DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP daisy chain bei 10/100 Mbit/s RSTP 801.1d 2004 |
| Unterstützung von Kommunikationsanschlüssen | Ethernet Schraubklemmenleiste: RS485 |
| Kommunikationsnetztyp | IPv6 (Internetprotokoll) |
| Datenaufzeichnung | Oberschwingungsprotokolle Erfassung von Spannungseinbrüchen und Überspannungen GPS-Synchronisation Zeitstempelung Datenprotokolle Trendkurven/Prognosen Wellenformprotokolle Alarmprotokolle Sequenz der Ereignisaufzeichnung Minimal-/Maximalwerte von Echtzeitwerten Ereignisaufzeichnung 50 Datenschreiber |
| Speicherkapazität | 512 MB |
| Webdienste | Anpassbare Homepage Hochladen/Herunterladen von Dateien über FTP Hochladen/Herunterladen von Dateien über SFTP Webserver Alarmbenachrichtigung per E-Mail Anzeige der erfassten Wellenform (FTP) Anzeige der erfassten Wellenform (Web) HTTPS-Server |
| Kommunikationsdienst | E-Mail-Benachrichtigung per SMTP DHCP RSTP-Unterstützung NTP Zeitsynchronisierung PTP-Zeitsynchronisation |
| Cybersicherheit | Passwortschutz Härtung Aktivieren/Deaktivieren der Kommunikationsports Robuste Sicherheitsprotokolle Syslog-Protokollunterstützung |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Installationskategorie | III |
| Sicherheitskonstruktion | III400…690 V entspricht IEC 61010-1:Hrsg. 3 III400…690 V entspricht EN 61010-1:Hrsg. 3 III347…600 V entspricht UL 61010-1:Hrsg. 3 III347…600 V entspricht CSA C22.2 Nr. 61010-1:Hrsg. 3 |
| Normen | IEC 61557-12 IEC 62052-11 IEC 62053-22 IEC 62053-24 IEEE 1588 IEC 62586-2 IEC 61326-1 |
| Produktzertifizierungen | CE CULus N998 |
| Breite | 90,5 mm |
| Tiefe | 90,8 mm |
| Höhe | 90,5 mm |
| Produktgewicht | 528 g | Montage |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz entspricht IEC 61000-4-8 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Störfestigkeit gegen Impulswellen entspricht IEC 61000-4-12 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55022 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55011 Leitungsgebundene und abgestrahlte Emissionen entspricht FCC Teil 15 Leitungsgebundene und abgestrahlte Emissionen entspricht ICES-003 Leitungsgebundene HF-Störungen (2 - 150 Hz) entspricht CLC/TR 50579 Stoßspannungsfestigkeit entspricht IEEE C37.90.1 |
| Schutzart (IP) | IP30 entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | 3.000 m |
| Kompatibilitätscode | PM8243 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 854,000 g |
| VPE 1 Höhe | 14,000 cm |
| VPE 1 Breite | 14,000 cm |
| VPE 1 Länge | 18,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 7,487 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| SCIP-Nummer | 03520ddb-79bb-4c6d-89b9-5e4182b3a577 |
| Total lifecycle Carbon footprint | 324 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 324 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 124.3052239096581 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 124 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.3670898811071356 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0005117122939156567 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 196.9922622517321 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 197 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2.348448301872305 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
