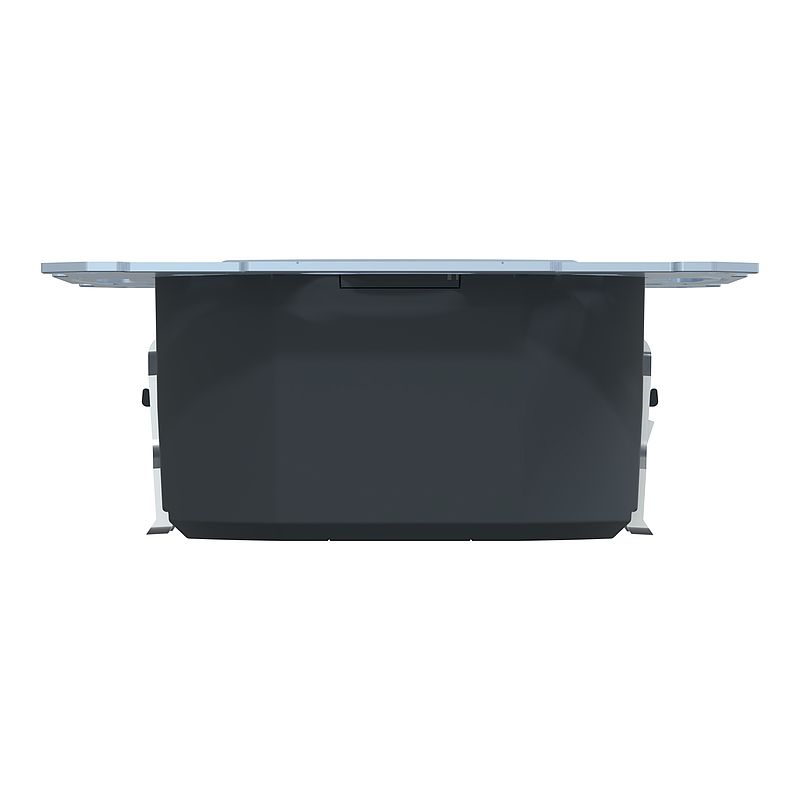

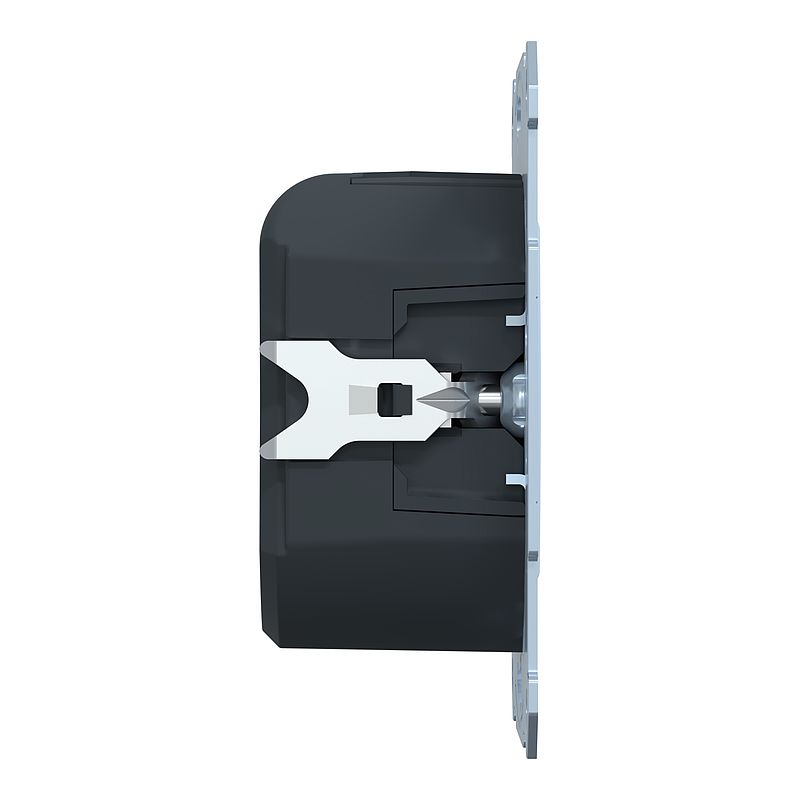

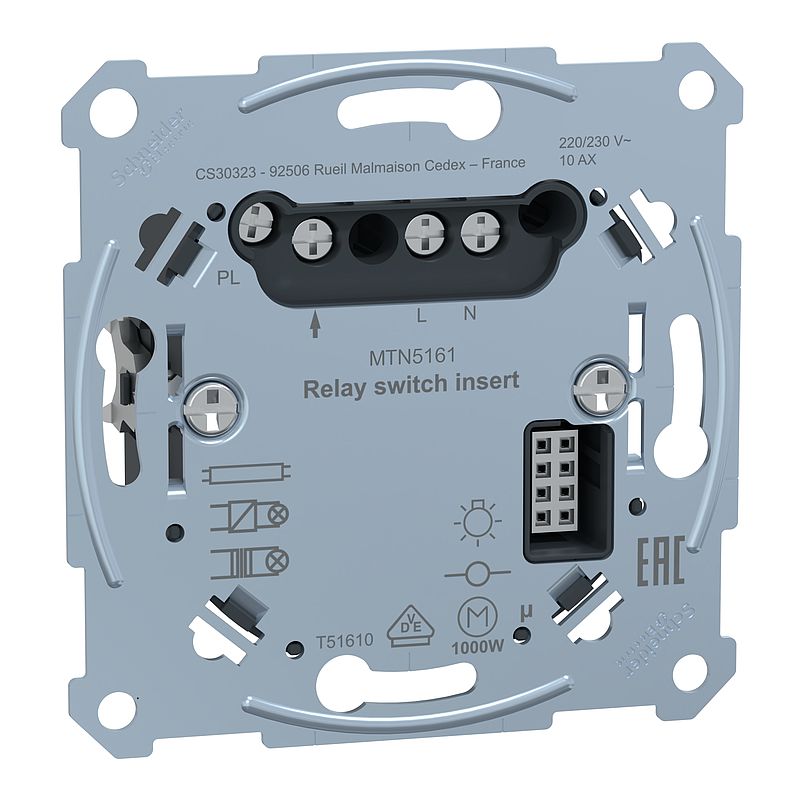

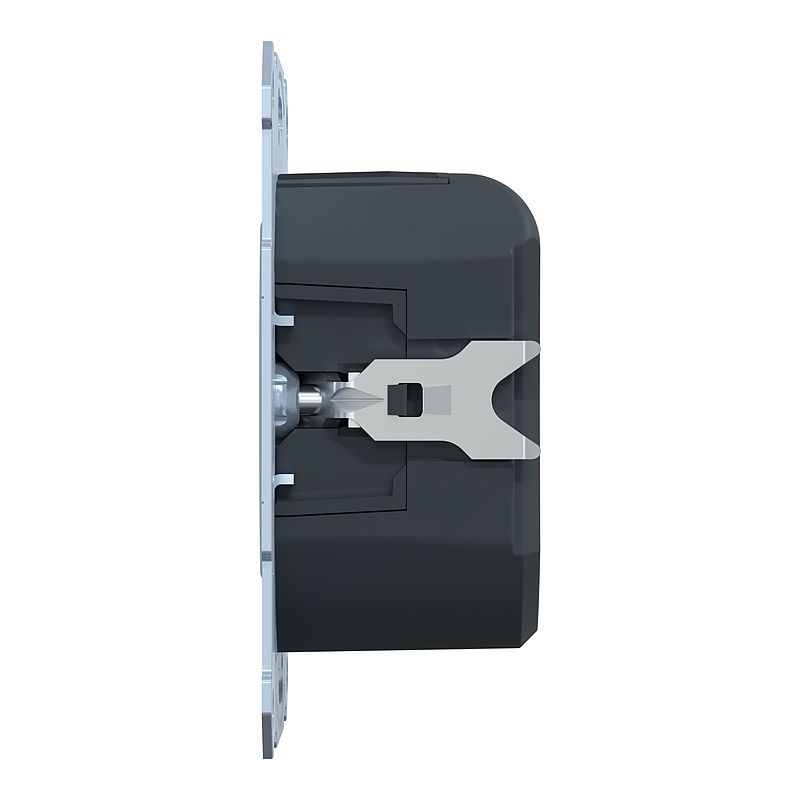

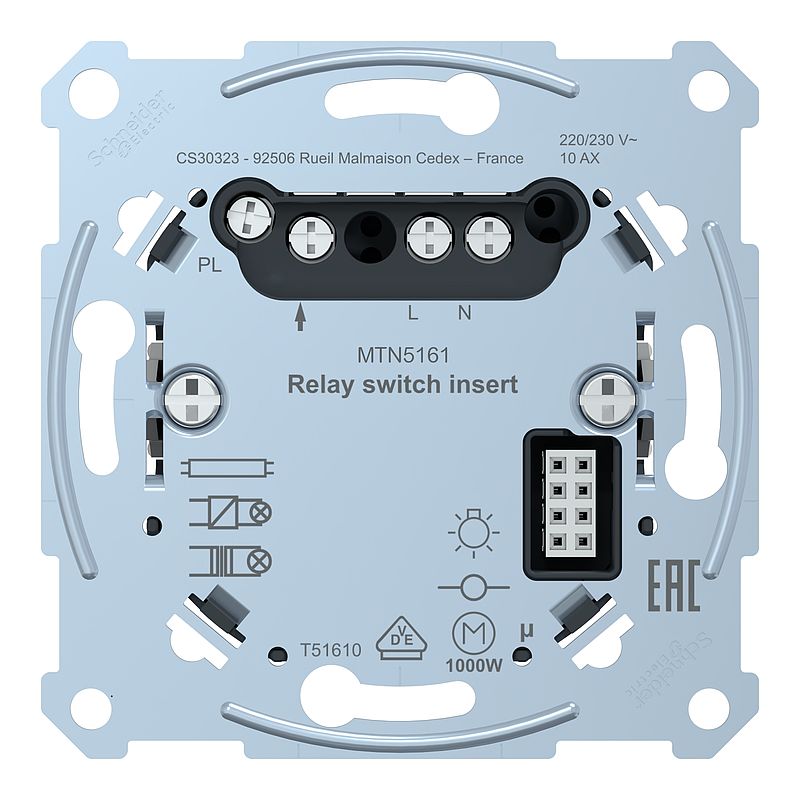

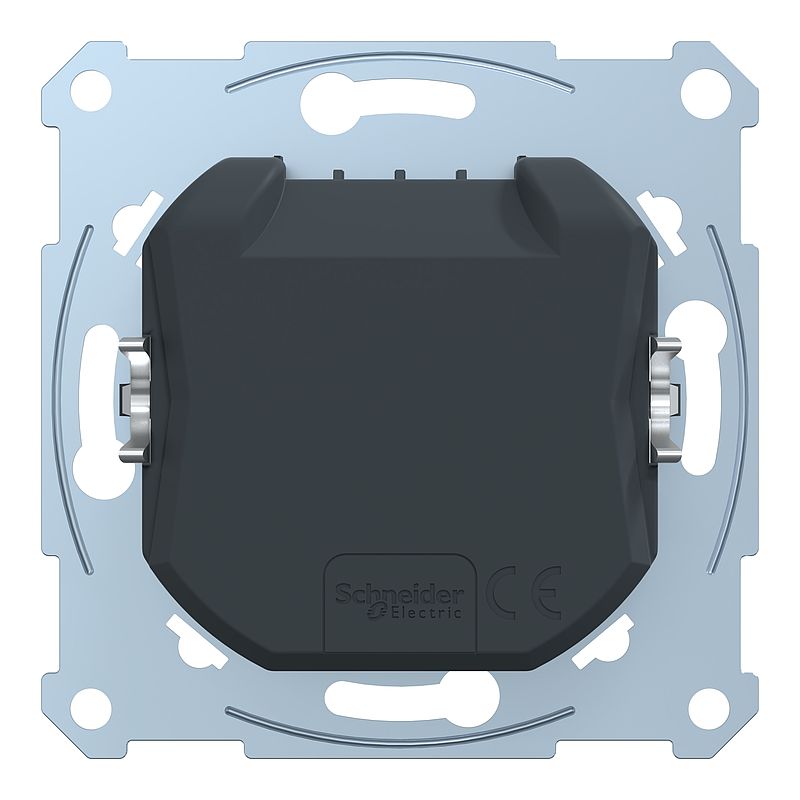

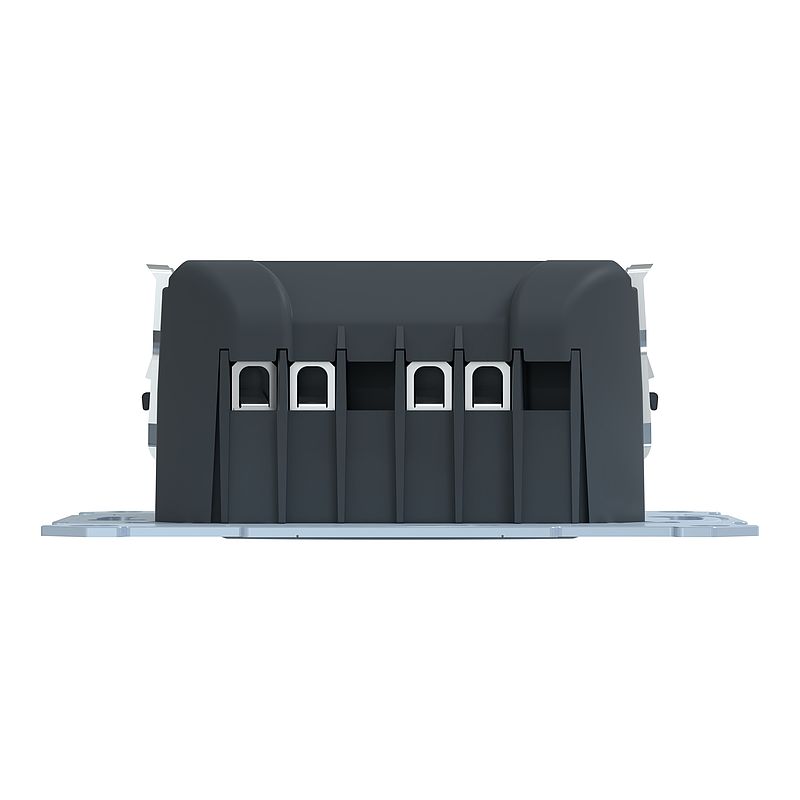

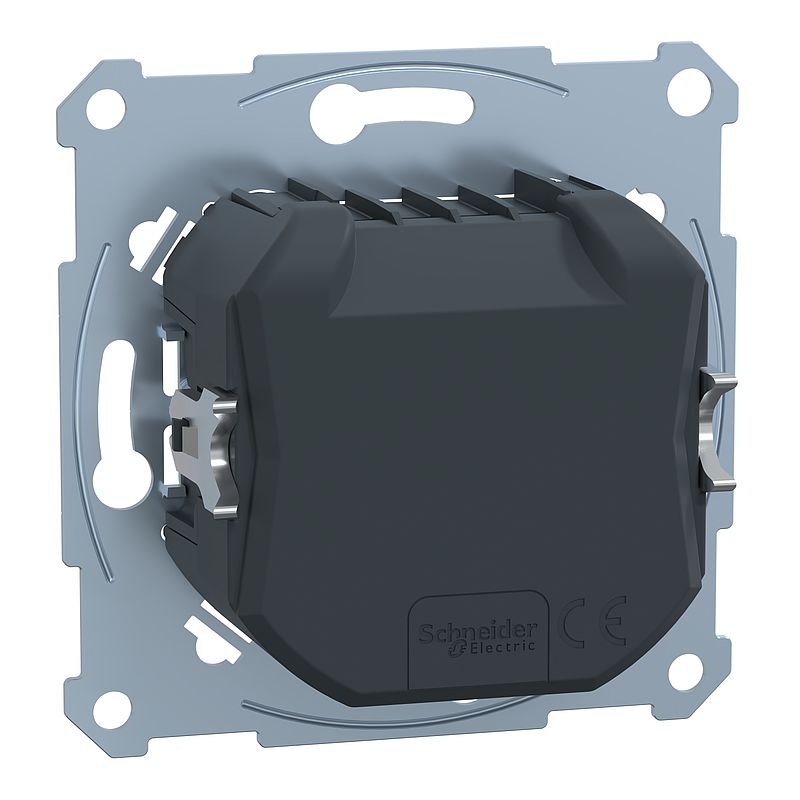

Relais-Schalt-Einsatz

Spezifikationen

Hauptmerkmale
Baureihe	Merten
Kompatible Produktfamilie	PlusLink
Produkt- oder Komponententyp	Multifunktionssteuergerät
Gerätedarstellung	Mechanismus mit Befestigungsrahmen
Zusatzmerkmale
Geräteanwendung	Beleuchtungssteuerung
Typ der Technologie	Relais
Gehäusevariante	Einbau
Befestigungsmodus	Durch Schrauben und Krallen
Anzahl der Wippen	1
Lasttyp	Ohmsch: 2.200 W Niedervolt-Halogen: 500 VA Halogen: 2.000 W Elektronischer Transformator: 1.050 W Motor: 1.000 VA
[Ue] Bemessungs-Betriebsspannung	220/230 V AC 50/60 Hz
Umgebungstemperatur bei Betrieb	-5…35 °C
Schutzart (IP)	IP20
Höhe	71 mm
Breite	71 mm
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	138,000 g
VPE 1 Höhe	5,600 cm
VPE 1 Breite	7,600 cm
VPE 1 Länge	7,600 cm
VPE 2 Art	CAR
VPE 2 Menge	50
VPE 2 Gewicht	7,334 kg
VPE 2 Höhe	20,000 cm
VPE 2 Breite	30,900 cm
VPE 2 Länge	40,400 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	Def6ea1c-19b0-48c0-9e69-a9d23a0447d2
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Nein
Sustainable packaging	Nein
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
