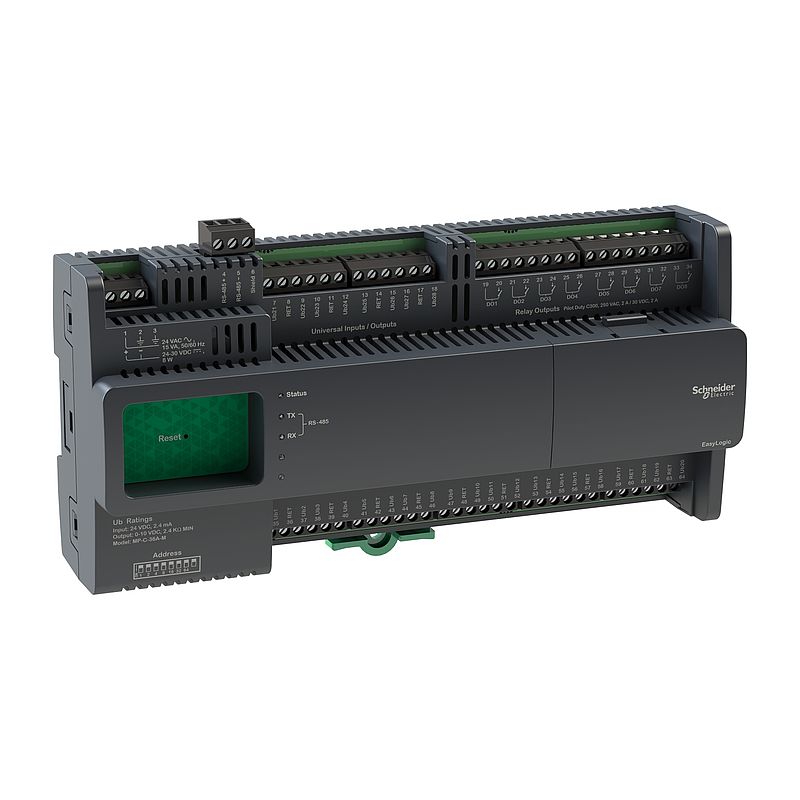

Controller, EasyLogic, MP-C, BACnet MS/TP, 28 universelle Eingänge/Ausgänge, 8 Relaisausgänge
SXWMPC36AM10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | HLK |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | MP-C-36A-M |
| Funktion verfügbar | Programmierbar Intelligenter Sensoreingang |
| Topologie | Daisy Chain |
| Modell | MP-C-36A-MA |
| Farbe | Schwarz |
| Baureihe | EasyLogic |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 234 mm |
| Montagemodus | DIN-Schienenmontage Schalttafelmontage |
| Produktzertifizierungen | RCM cUL-gelistet UL-gelistet |
| Leistungsaufnahme in W | 6 W |
| Leistungsaufnahme in VA | 12 VA |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Displaytyp | Ohne Display |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | 0…50 °C im Normalbetrieb |
| Eingangs-/Ausgangstyp | 28 Universal-E/A |
| Eingangsspannung | 0 - 10 V DC für Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Speichertyp | 8 kB FRAM 32 MB Flash 128 MB RAM |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC ± 20 % 24 - 30 V DC |
| Anzahl der Ausgänge | 8 Form A Relaisausgang |
| Höhe | 110 mm |
| Tiefe | 64 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Form A Relaisausgang für Universalausgang |
| Baureihe | EasyLogic |
| Baureihe | EasyLogic | Zusatzmerkmale |
| Produktmarke | Schneider Electric |
| Taktfrequenz | 25 Hz |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-V0 |
| Kommunikationsprotokoll | BACnet MS/TP |
| Prozessorname | ARM Cortex-A7 dual core |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 EN 61000-6-3 EN 50491-5-2 UL 2043 |
| Kompatible Produktfamilie | EasyLogic Steuerung |
| Leistungsaufnahme in VA | 10 VA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 24,2 cm |
| VPE 1 Breite | 12,6 cm |
| VPE 1 Länge | 7 cm |
| Verpackungsgewicht (Lbs) | 560 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 11 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 8,721 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5f015d09-43c1-4be7-9233-b3e007760745 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 362 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 362 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 29.93991274827318 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 30 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.07333526370508864 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.002653507677706897 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 329.82723194581433 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 330 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.685788002284154 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
