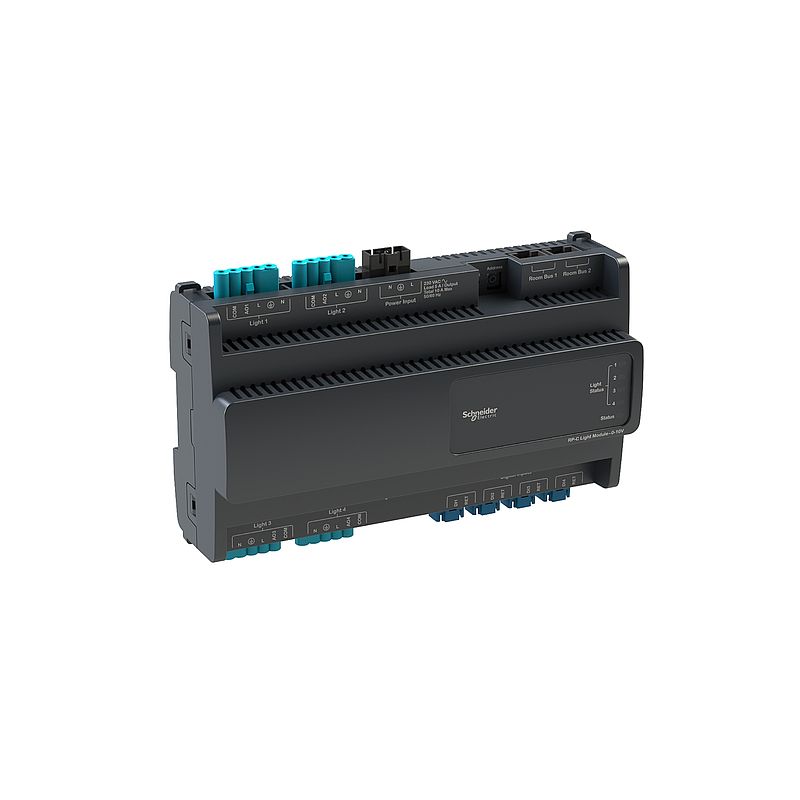

0-10V-Erweiterungsmodul für Beleuchtungssteuerung zur Verwendung mit RP-C-Controller
SXWRE010410001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (3)
Montage-Artikel: Kompatible Produkte
Montage-Artikel (1)
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure Building Operation |
| Produktname | SmartX-Raum-Steuergerät |
| Kurzbezeichnung des Geräts | RP-C-EXT-0-10V-4 |
| Produktmarke | Schneider Electric |
| Produkt- oder Komponententyp | Steuereinheit 0 - 10 V |
| [UH,nom] Bemessungs-Betriebsspannung | 100 - 277 V AC |
| Anzahl diskrete Eingänge | 4, Potentialfreier Kontakt |
| Anzahl diskrete Ausgänge | 4 Lampe |
| Diskrete Ausgangsspannung | 0 - 10 V für Lampe 100 - 277 V AC für Ausgang Spannungsversorgung |
Zusatzmerkmale |
| Versorgungsspannungsgrenzen | 90…304 V |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Leistungsaufnahme in VA | 10 VA |
| Stromversorgungs-Eingangsstrom | 2,2 mA bei 5 V |
| Eingangstyp | Digital |
| Kompatible Produktfamilie | EcoStruxure Building Operation Software |
| Prozessorname | ARM Cortex-M4 |
| Speicherbeschreibung | Flash 512 kB Interner Arbeitsspeicher 320 kB |
| Daten gesichert | 16 MB Flash-Speicher |
| Funktion verfügbar | Beleuchtungssteuerung |
| Steuerungstyp | ADRESSE, Bereich: 0…9 mit drehend Schalter |
| Kommunikationsprotokoll | Ethernet Modbus TCP/IP daisy chain RS485 |
| Ethernet-Anschluss | 10/100BASE-T 2 Port RJ45 |
| Lokale Signalisierung | LED (grün/rot) für Ladestatus |
| Elektrischer Anschluss | 2-polig Klemmenblock, 4 Klemme(n)Eingangskreis 2-polig Klemmenblock, 4 Klemme(n)Ausgang 3-polig Klemmenblock, 1 Klemme(n)Netzteil |
| Montagehalterung | DIN-Schiene Oberflächenmontage |
| Farbe | Schwarz |
| Höhe | 110 mm |
| Tiefe | 64 mm |
| Breite | 198 mm | Montage |
| Normen | EN 60730-1 EN 60730-2-11 EN 50491-3 UL 916 |
| Produktzertifizierungen | RCM |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung entspricht EN 61000-6-3 Elektromagnetische Aussendung entspricht EN 50491-5-2 Elektromagnetische Aussendung Klasse B entspricht FCC Teil 15, Abschnitt B Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 50491-5-3 Störfestigkeit gegenüber elektromagnetischen Emissionen entspricht EN 61000-6-2 |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Relative Luftfeuchtigkeit | 20…90 %, nicht kondensierend |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Flammenfestigkeit | UL94-V0 |
| Überspannungskategorie | III | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 400 g |
| VPE 1 Höhe | 21,6 cm |
| VPE 1 Breite | 13,6 cm |
| VPE 1 Länge | 7 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 5,125 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 64614fbb-7734-463c-be32-233b0315899a |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 32 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 32 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 15.244007437643539 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 15 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.05482171005134917 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 15.93161085049173 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 16 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.1753864995271148 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 2 |
13 Dokumente
| SXWRE010410001 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| SXWRE010410001 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| SXWRE010410001 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PEP SpaceLogic RP-C-EXT-DALI-M-PD module 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| EoLI SpaceLogic RP-C-EXT-DALI-M-PD module 15/03/25 · Circularity Profile | 0,3 MB | Download |
| CE-DOC-000078-01 SpaceLogic RP-C-EXT Light 0-10V No PD Declaration of conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| SpaceLogic RP-C-EXT-0-10V-4 CAD file 15/03/25 · CAD | 5,9 MB | Download |
| DoC exp modules RP 15/03/25 · Declaration of conformity | 1,1 MB | Download |
| RP-C-EXT-0-10V-4 Specification Sheet 15/03/25 · Specification sheet | 8,9 MB | Download |
| SpaceLogic™ RP-C-EXT-0-10V-4-PD and RP-C-EXT-0-10V-4 Installation Sheet 15/03/25 · Instruction sheet | 1,3 MB | Download |
| 01/01/70 Firmware | 0,0 MB | Download |
| 01/01/70 User guide | 0,0 MB | Download |
| 01/01/70 Firmware | 0,0 MB | Download |
