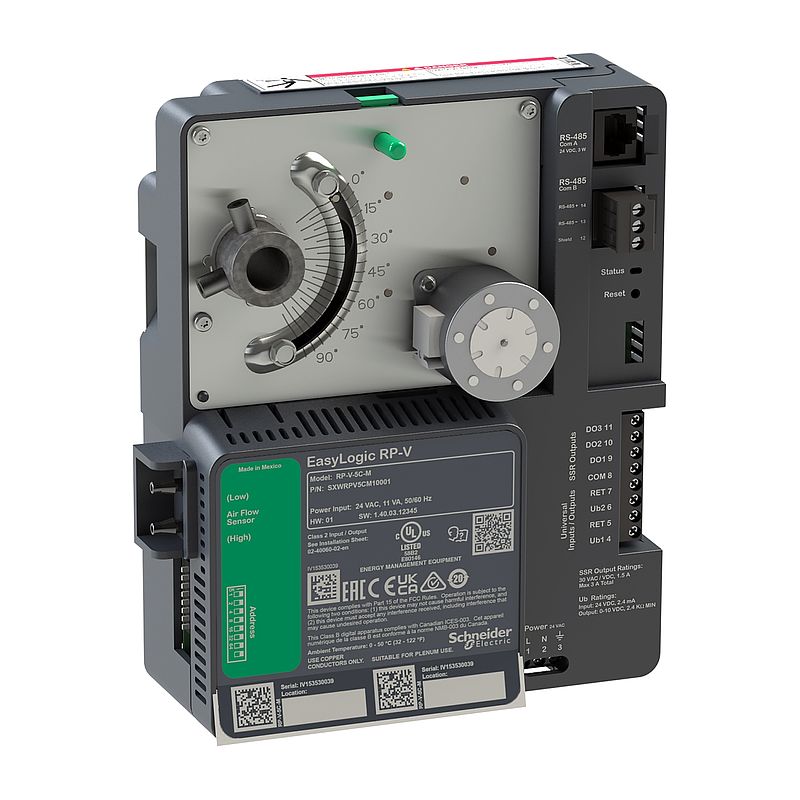

Controller, EasyLogic, RP-V, BACnet MS/TP, 2 universelle Eingänge/Ausgänge, 3 Halbleiterrelaisausgänge
SXWRPV5CM10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | RP-V-5C-M |
| Funktion verfügbar | Integrierter Stellantrieb Integrierter Luftstromsensor Programmierbar Intelligenter Sensoreingang |
| Produkt- oder Komponententyp | Feldsteuerung |
| Geräteanwendung | Variables Luftvolumen |
| Baureihe | EasyLogic |
| Topologie | Daisy Chain |
| Farbe | Schwarz |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Montagemodus | Klappenwellenbefestigung |
| Breite | 168 mm |
| Leistungsaufnahme in VA | 11 VA |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Displaytyp | Ohne Display |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C at normal operation |
| Eingangs-/Ausgangstyp | 2 Universal-E/A |
| Eingangsspannung | 0...10 V Gleichstrom für Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Speichertyp | 6 MB intern 32 MB Flash |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC +/-15 % |
| Anzahl der Ausgänge | 3 Halbleiterrelais-Ausgang |
| Höhe | 201 mm |
| Produktgewicht | 0,972 kg |
| Tiefe | 65 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang |
| Baureihe | EasyLogic |
| Baureihe | EasyLogic |
| Modell | RP-V-5C-M | Zusatzmerkmale |
| Produktkompatibilität | BACnet-Feldcontroller |
| Produktmarke | Schneider Electric |
| Taktfrequenz | 25 Hz |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-V0 |
| Kommunikationsprotokoll | BACnet MS/TP |
| Stellglied | Klappe10 Nm 0…90 ° 9,5…12,7 mm |
| Prozessorname | ARM Cortex-A7 single core 500 MHz SRAM 6 MB FRAM 8 kB Flash 32 MB |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 2043 EN 61000-6-3 EN 50491-5-2 |
| Kompatible Produktfamilie | EasyLogic Steuerung |
| Leistungsaufnahme in VA | 11 VA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10 cm |
| VPE 1 Breite | 23 cm |
| VPE 1 Länge | 20 cm |
| Verpackungsgewicht (Lbs) | 1,202 kg |
| VPE 2 Art | S02 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,325 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Bf7db7fb-5254-4ceb-9ee3-a43724385959 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 318 |
| Sustainable packaging | Ja |
| PVC-frei | Nein |
| Total lifecycle Carbon footprint | 318 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 12.8117429078 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 13 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.1550878369 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0074319404 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 304.3333333333 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 304 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3033345035 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
10 Dokumente
| SXWRPV5CM10001 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| SXWRPV5CM10001 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EasyLogic RP-V-5C-M CAD file 15/03/25 · CAD | 4,2 MB | Download |
| DoC contrl easylogic 15/03/25 · Declaration of conformity | 0,9 MB | Download |
| EasyLogic RP-V Specification Sheet 15/03/25 · Specification sheet | 11,4 MB | Download |
| EasyLogic™ RP-V-5C-M Installation Sheet 15/03/25 · Instruction sheet | 3,7 MB | Download |
| PEP RP-V Series Controllers, RP-V-5A, RP-V-4A, RP-V-5C-M 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| EoLI RP-V Series Controllers, RP-V-5A, RP-V-4A, RP-V-5C-M 15/03/25 · Circularity Profile | 0,4 MB | Download |
| CE-DOC-000099-00 EasyLogic RP-V Declaration of conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| 01/01/70 Specification sheet | 0,0 MB | Download |
