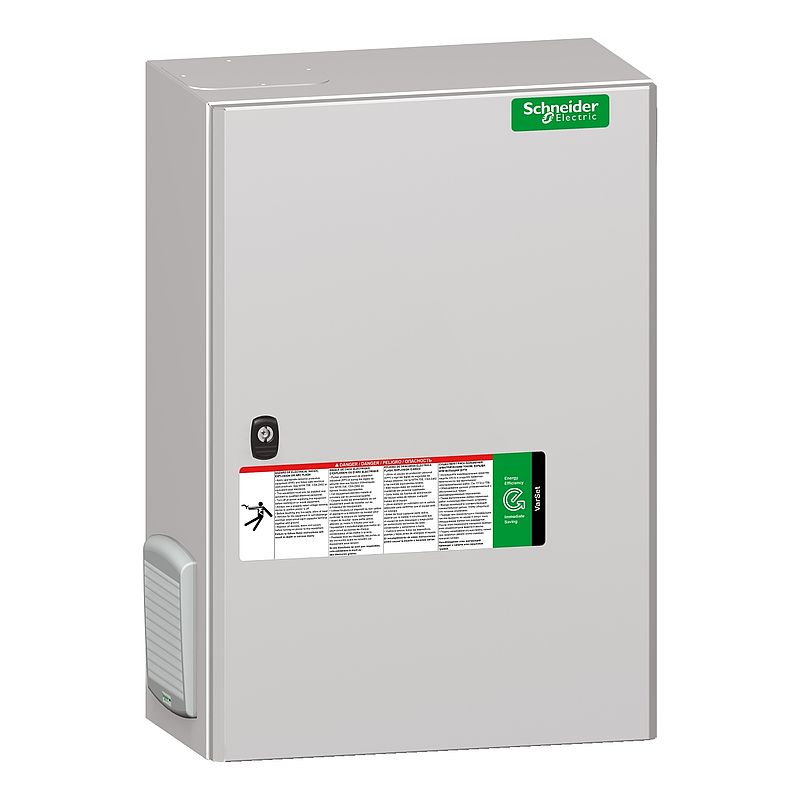

Kompensationsanlage Fix, PowerLogic PFC, 32kvar, LS, 400V, 50Hz
VLVFW0N03504AA
Materialpreisgruppe
: DU
2.894,00 €
EAN Code: 3606480717468
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 32 kvar |
| Betriebsmodus | Fest |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | Festkondensatorblock |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Gering verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 15…25 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 3…4 % |
| Leistung pro Stufe | 32 kvar |
| Schrittweiser Aufbau | 32 |
| Position des Anschlusses | Oben |
| Kondensatortechnologie | PowerLogic PFC-Kondensator |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,43 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Leistungsschalterschutz |
| Ausschaltvermögen | Icu 15 kA |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 57 kg |
| Höhe | 650 mm |
| Breite | 450 mm |
| Tiefe | 250 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Funktion verfügbar | Alarmkontakt Abwurfkontakt GenSet |
Montage |
| Normen | IEC 61439-1 IEC 61439-2 IEC 61921 |
| Produktzertifizierungen | CE EAC ASEFA |
| Montageort | Innenraum |
| Schutzart (IP) | Sicherheit: IPxx B Umwelt: IP54 |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 17,0 kg |
| VPE 1 Höhe | 82,0 cm |
| VPE 1 Breite | 60,0 cm |
| VPE 1 Länge | 80,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 2685 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 2 685 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 207.8187004976585 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 208 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 45.35142286286069 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 45 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 17.315121886103658 |
| CO2 Fußabdruck während der Einrichtung | 17 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2355.0293836079118 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 2 355 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 59.73664754637153 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 60 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
13 Dokumente
| VLVFW0N03504AA REACh-Erklärung
24/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VLVFW0N03504AA EU-RoHS-Erklärung
24/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PowerLogic PFC Capacitor Bank, Circularity Profile, End of Life Instructions 15/03/25 · Circularity Profile | 0,5 MB | Download |
| Type Test_PowerLogic PFC Capacitor Bank_IEC 15/03/25 · Certificate | 2,9 MB | Download |
| PowerLogic PFC & EasyLogic PFC - Low Voltage Capacitor Bank – UK Declaration of Conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| PowerLogic PFC & EasyLogic PFC - Low Voltage Capacitor Bank – EU Declaration of Conformity 15/03/25 · Declaration of conformity | 0,6 MB | Download |
| DoC DE upd26 15/03/25 · Certificate | 2,3 MB | Download |
| VarSet - Installation and operation manual (enclosures VLVAW0N, VLVFW0N, VLVAW1N and VLVFW1N) 15/03/25 · User guide | 21,3 MB | Download |
| VarSet - Installation and operation manual (enclosures VLVAW2N, VLVFW2N, VLVAW3N, VLVAF4P, VLVFF4P) 15/03/25 · User guide | 35,3 MB | Download |
| PowerLogic PFC - Low Voltage Capacitor Bank - User Guide(Low Polluted) 15/03/25 · User guide | 34,3 MB | Download |
| EAC GOST VarSet, VarSet-Easy TS Russia 15/03/25 · Declaration of conformity | 1,5 MB | Download |
| VarSet Fix capacitor bank 9kvar with incomer CB Top entry 400V 50Hz Technical drawings 15/11/24 · Technical Drawing | 0,1 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
