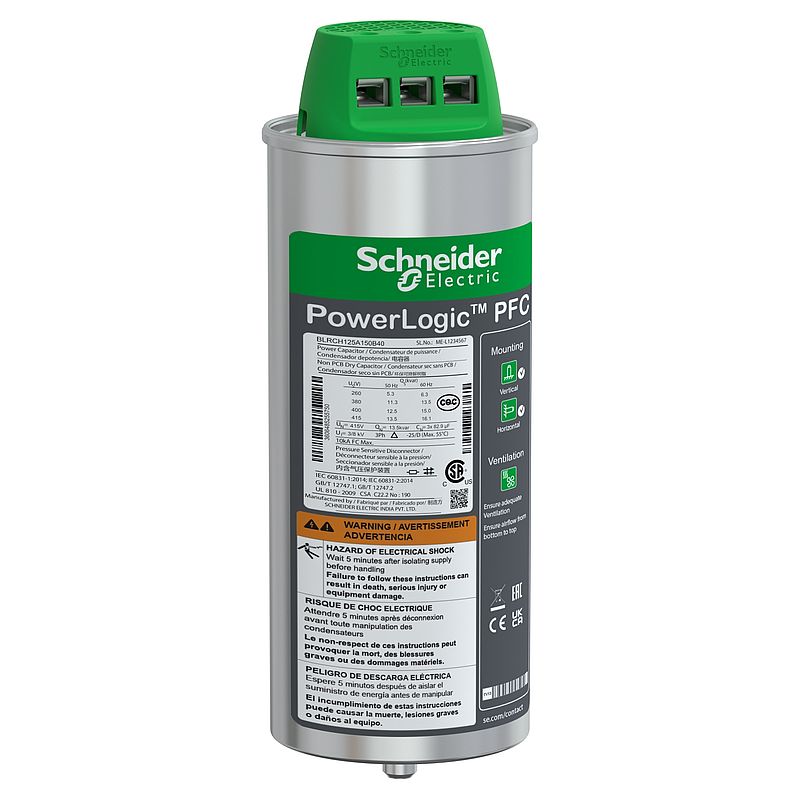

Hochleistungskondensator, PowerLogic PFC HD, 12,5/15kvar, 400V, 50/60Hz
BLRCH125A150B40
Materialpreisgruppe
: DL
123,00 EUR
EAN Code: 3606485255750
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic |
| Produktname | PowerLogic PFC Capacitor |
| Produkt- oder Komponententyp | Schwerlast-Kondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | HDuty |
| Oberschwingungsgehalt im Netz | <= 20 % |
| Elektrische Parameter | 11,3 kvar 380 V 50 Hz 13,5 kvar 380 V 60 Hz 12,5 kvar 400 V 50 Hz 15 kvar 400 V 60 Hz 13,5 kvar 415 V 50 Hz 16,1 kvar 415 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Bemessungsspannung | 380…415 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang pro Jahr | 7000 |
| Lebensdauer in Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | ClampTite-Klemme |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 90 mm |
| Höhe | 242 mm |
| Produktgewicht | 1,6 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,792 kg |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 12,500 cm |
| VPE 1 Länge | 28,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 11,200 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Gewicht | 97,156 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 31 |
