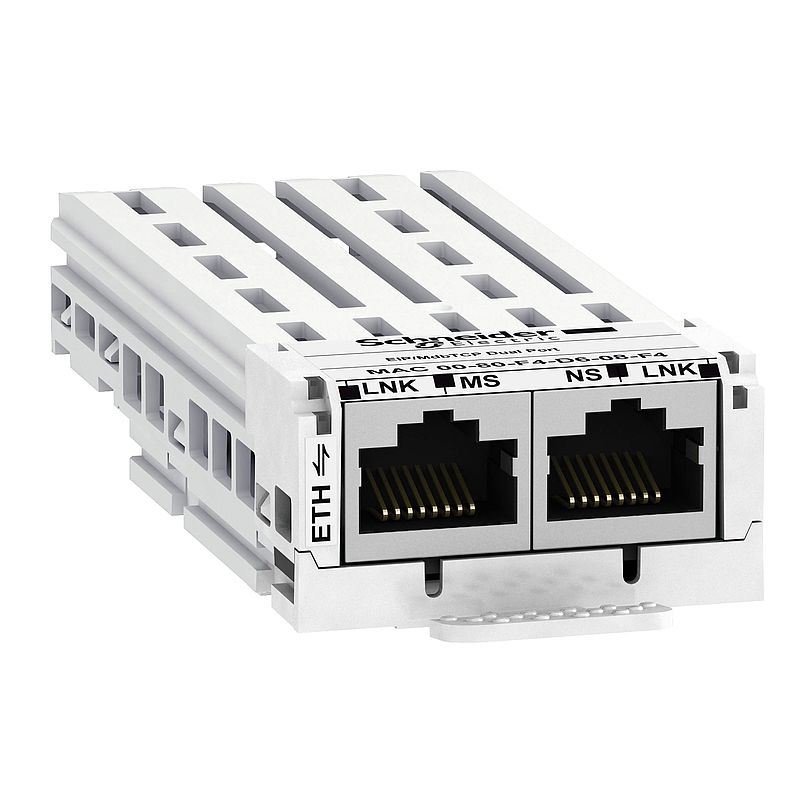

Ethernet/IP-, ModbusTCP-Kommunikationsmodul – 2 UAE
VW3A3720
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Software - Data Library
|
Download |
|
Firmware
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Kommunikationsmodul | Zusatzmerkmale |
| Kompatible Produktfamilie | Altivar Prozess ATV600 Altivar Prozess Modular |
| Kommunikationsprotokoll | Modbus TCP EtherNet/IP |
| Elektrische Verbindung | 2 Stecker RJ45, Ethernet IP/Modbus TCP |
| Übertragungsgeschwindigkeit | 10/100 Mbps |
| Austauschmodus | Halbduplex und Vollduplex |
| Kommunikationsdienst | SNMP-Agent für Ethernet/IP Modbus TCP-Server für Ethernet IP/Modbus TCP EtherNet/IP-Adapter für Ethernet/IP RSTP-Unterstützung für Ethernet/IP FTP für Ethernet/IP ODVA-AC-Antrieb und CiA-402-Profil für Ethernet IP/Modbus TCP Auto-MDIX für Ethernet IP/Modbus TCP 32 Parameter IN – 32 Parameter OUT Implizite Nachrichtenübermittlung für Ethernet IP/Modbus TCP FDR für Ethernet IP/Modbus TCP |
| Kommunikationsnetztyp | IPv6 (Internetprotokoll) |
| Topologie | Daisy Chain |
| Zeitsynchronisationsprotokoll | SNTP |
| Webserver | Integrierter HTTP-Server |
| Webdienste | Laufwerkseinstellungen speichern/wiederherstellen Antriebseinstellung und -diagnose Energieüberwachung Widgets (ID, Steuerung, Datentabelle, Diagnose, Diagramme) Aktualisieren der Laufwerks-Firmware Anpassbare Homepage Antriebsmotor Pumpenfunktionseinstellung und -überwachung Ethernet-Einstellung und -Diagnose |
| Displaytyp | 1 LED für MS (Modulstatus) 1 LED für NS (Netzwerkstatus) 1 LED für TX/RX (Übertragung/Empfang Port 1) 1 LED für TX/RX (Übertragung/Empfang Port 2) |
| Busprofil | CIP AC Antrieb CiA 402 |
| Produktgewicht | 0,2 kg | Montage |
| Produktzertifizierungen | ODVA Achilles: Level 2 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 6,700 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 18,800 cm |
| Verpackungsgewicht (Lbs) | 159,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,290 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | Eabe1c38-4fea-4053-a04b-f026433c8b42 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| PVC-frei | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 4 |
| Total lifecycle Carbon footprint | 4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 4.2243 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.019262 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0054001 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.00059042 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.067473 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
19 Dokumente
| Auswahlkatalog 2025
16/07/25 · Catalog |
42,4 MB | Download |
| VW3A3720 REACh-Erklärung
08/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A3720 EU-RoHS-Erklärung
08/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A3720 China-RoHS-Erklärung
08/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A3720 VW3A3721 VW3A3530D EU Declaration of Conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| VW3A3720 VW3A3721 VW3A3530D UK Declaration of Conformity 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| Catalogue Altivar Soft Starter ATS480 Français 01/2022 15/03/25 · Catalog | 15,1 MB | Download |
| découvrez le catalogue ATV600 pour variateurs de vitesse Altivar Process 15/03/25 · Catalog | 29,1 MB | Download |
| Discover catalog for Altivar Soft Starter ATS480 15/03/25 · Catalog | 14,2 MB | Download |
| Discover catalog for Altivar Process ATV600 variable speed drives 15/03/25 · Catalog | 30,3 MB | Download |
| ATV600 EthernetIP/Modbus TCP Manual: VW3A3720, VW3A3721
15/03/25 · User guide |
2,5 MB | Download |
| ATS480 EtherNetIP Modbus TCP Manual with VW3A3720 15/03/25 · User guide | 16,1 MB | Download |
| Instruction sheet - option modules
15/03/25 · Instruction sheet |
6,9 MB | Download |
| Ethernet/IP, ModbusTCP communication module - 2RJ45, Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Ethernet Firmware for VW3A3720 V2.1 IE28 (2023 01) 15/03/25 · Firmware | 0,0 MB | Download |
| Ethernet EDS VW3A3720-21 V1.8 IE13 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS = VW3A3720, VW3A3721 IE15 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS VW3A3720 V2.1_IE28 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 EPLAN database (.edz) 15/03/25 · CAE | 7,6 MB | Download |
