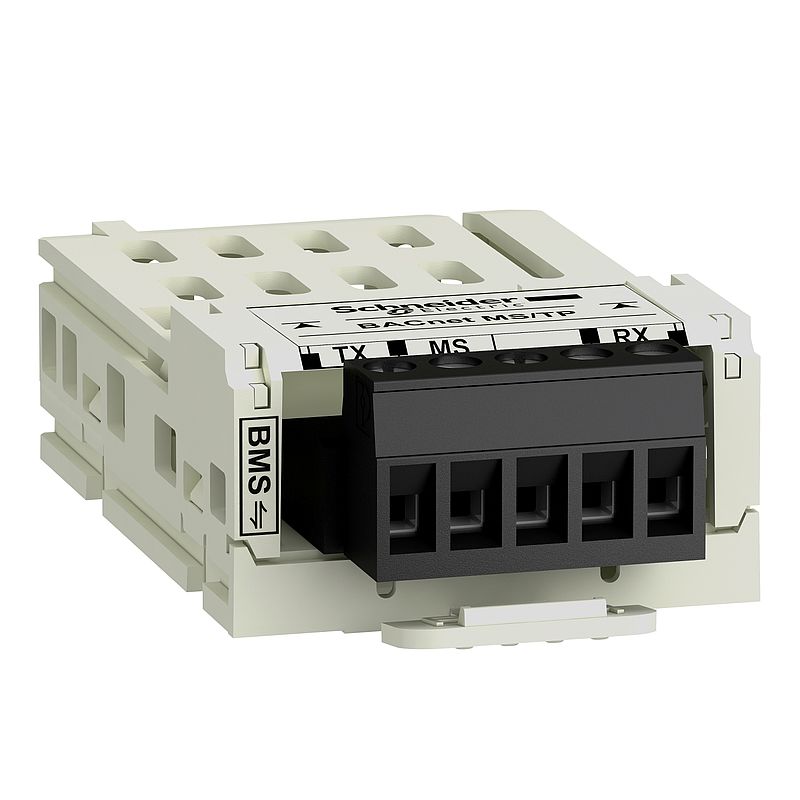

BACnet MS/TP Kommunikationskarte - Altivar Process ATV600
VW3A3725
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Software - Data Library
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Kommunikationsmodul | Zusatzmerkmale |
| Kompatible Produktfamilie | Altivar Prozess Modular Altivar Prozess ATV600 |
| Kommunikationsprotokoll | BACnet MS/TP |
| Elektrische Verbindung | Schraubklemmenleiste 5-polige entfernbare Klemmenleiste, BACnet MS/TP |
| Übertragungsgeschwindigkeit | 9,6; 19,2; 38,4; 76,8 kBit/s |
| Übertragungsmedium | 2 verdrillte Zweidrahtleitungen |
| Kommunikationsdienst | AV, BV, MSV für BACnet MS/TP COV-Benachrichtigung |
| Kommunikationsnetztyp | RS485 |
| Displaytyp | 1 LED für Fehler 1 LED für Übertragungsaktivität 1 LED für Empfangsaktivität (RX) 1 LED für Modulstatus |
| Produktgewicht | 0,035 kg |
| Produktkompatibilität | ATV600 | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -20…65 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3048 m |
| Vibrationsfestigkeit | 1,5 mm (f = 3…13 Hz) 1 mm (f = 13…23 Hz) 2 Gn (f = 13…150 Hz) |
| Stoßfestigkeit | 15 Gn für 11 ms |
| Elektromagnetische Verträglichkeit | EMV-Störfestigkeit entspricht IEC 61000-6-1 EMV-Störfestigkeit Level 2 entspricht IEC 60730-1 Elektrostatische Entladung Pegel 3B entspricht IEC 61000-4-2 Abgestrahlte HF-Felder Pegel 3A entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Pegel 4B entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen Pegel 3A entspricht IEC 61000-4-6 Leitungsgebundene elektromagnetische Verträglichkeit Level 2 entspricht IEC 60730-1 Leitungsgebundene elektromagnetische Verträglichkeit entspricht IEC 61000-6-3 |
| Produktzertifizierungen | BTL CSA UL 508 UL 873 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 6,200 cm |
| VPE 1 Länge | 8,800 cm |
| Verpackungsgewicht (Lbs) | 66,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,871 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 2a2f2e41-9976-44a1-aaef-cecaebe1de88 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
