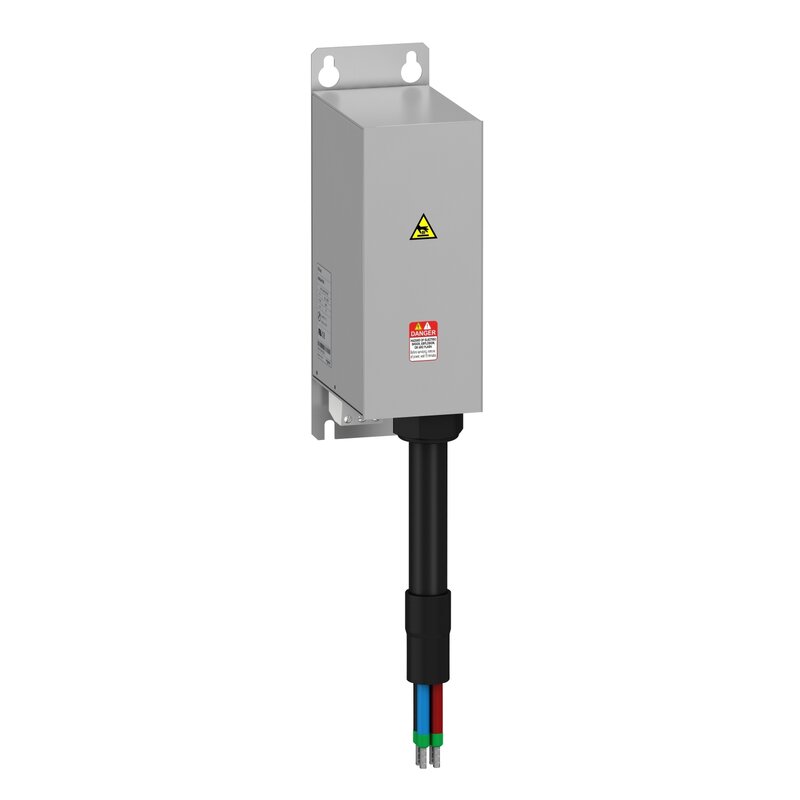

EMV-Funkentstörfilter, für Frequenzumrichter, 70A
VW3A4705
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | EMV-Eingangsfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 30 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 15 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 30 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 30 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 15 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 30 kW, 380 - 480 V |
| Produktspezifische Anwendung | EMV-Footprintfilter |
| [In] Bemessungsstrom | 70 A |
| Thermische Verluste | 10 W |
| Anzahl der Netzphasen | 3-phasige Versorgung | Zusatzmerkmale |
| Elektrische Verbindung | Klemme 50 mm² AWG 1/0 |
| Max. Motorkabellänge | 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 380 - 480 V 300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 380 - 480 V 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 200 - 240 V 300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 200 - 240 V 50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 200 - 240 V 50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 380 - 480 V |
| Maximaler Differenzstrom | 13,9 mA bei 400 V 50 Hz TN 13,9 mA bei 400 V 50 Hz TT |
| Versorgungsspannung | 200…240 V 380…480 V |
| Toleranz | 10 % |
| Mechanische Robustheit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
| Breite | 100 mm |
| Höhe | 328 mm |
| Tiefe | 175 mm |
| Produktgewicht | 6,1 kg | Montage |
| Schutzart (IP) | IP20Montage nebeneinander IP21mit Set VW3A47905 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 61800-5-1 |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromreduzierung 1,5 % pro °C) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Normen | IEC 61800-3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 28,500 cm |
| VPE 1 Breite | 53,000 cm |
| VPE 1 Länge | 37,500 cm |
| Verpackungsgewicht (Lbs) | 7,905 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 40,120 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A4705_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A4705_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
