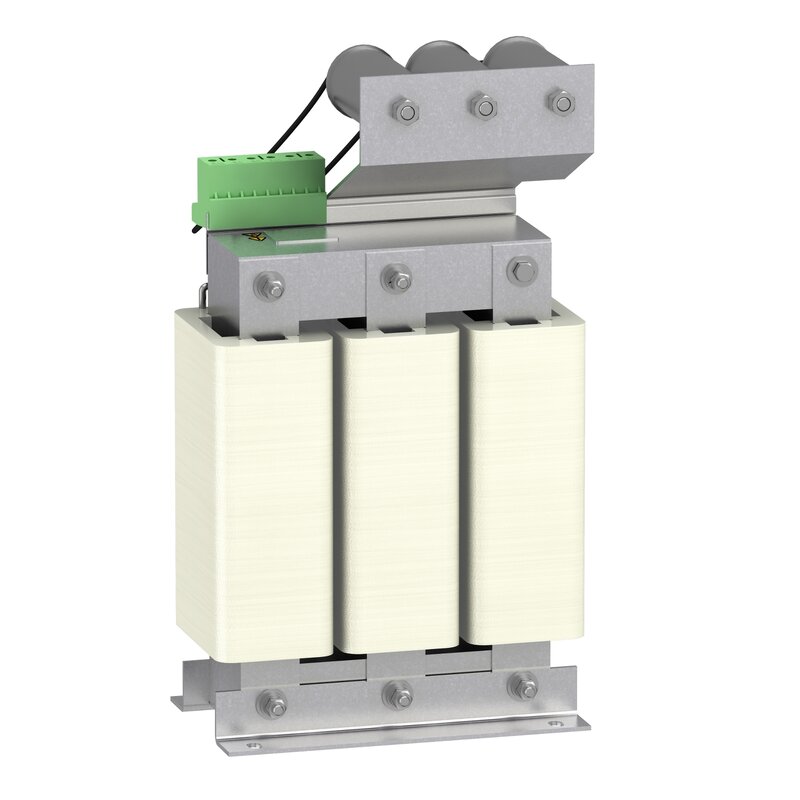

Sinusausgangsfilter - 28 A - für Altivar Process Frequenzumrichters
VW3A5216
Materialpreisgruppe
: CI
2.979,00 €
EAN Code: 3606480659812
Hauptdokumente
 Produktdatenblatt |
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Sinusfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 28 A |
| Thermische Verluste | 280 W, 115 °C |
| Produktkompatibilität | ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 15 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 18,5 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 22 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 15 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 18,5 kW, 500 - 690 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 22 kW, 500 - 690 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 15 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 20 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 25 hp, 600 V 3-phasige Versorgung ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 30 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 15 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 20 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 25 hp, 600 V 3-phasige Versorgung ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage, 30 hp, 600 V 3-phasige Versorgung |
| Taktfrequenz | 2 kHz |
| Max. Ausgangsfrequenz | 70 Hz |
| Maximal zulässige Spannung | 690 V AC | Zusatzmerkmale |
| Elektrische Verbindung | Klemme |
| Maximalstrom | 1,5 x Nennstrom (Dauer = 60 s) |
| Produktgewicht | 25,4 kg | Montage |
| Schutzart (IP) | IP00 |
| Verschmutzungsgrad | 2 entspricht EN 50178 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | -10…45 °C |
| Umgebungstemperatur bei Lagerung | -40…65 °C |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Normen | UL 508 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 32,0 cm |
| VPE 1 Breite | 42,0 cm |
| VPE 1 Länge | 55,0 cm |
| Verpackungsgewicht (Lbs) | 34,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A5216_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A5216_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
