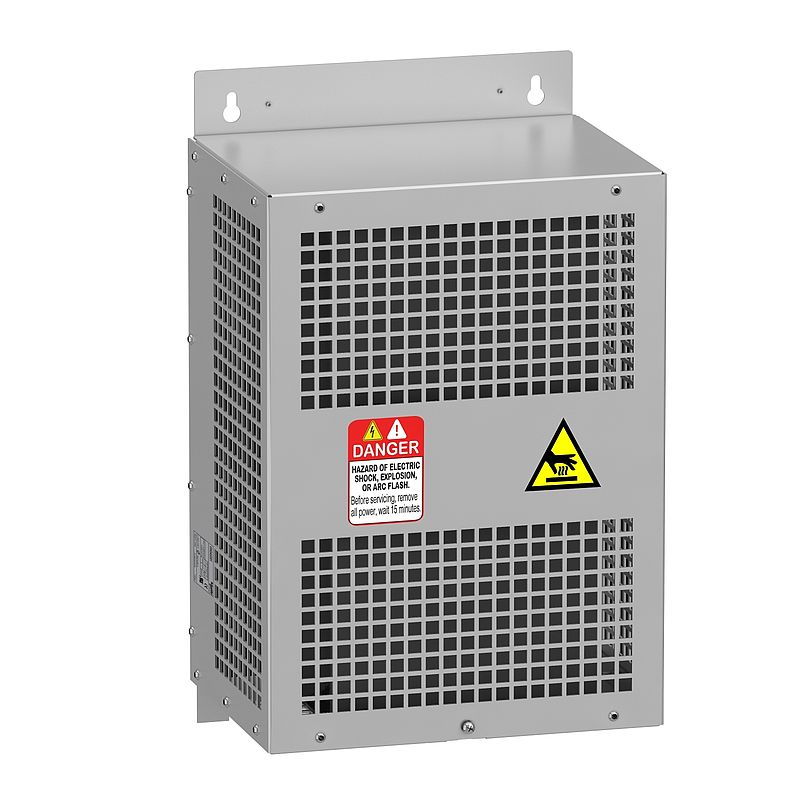

Du/dt-Ausgangsfilter für Frequenzumrichter, IP20
VW3A5302
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Db/dt Filter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Easy Altivar 610 Altivar Prozess ATV600 Altivar Maschine ATV340 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 15 A |
| Produktkompatibilität | ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 5,5 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 1,5 kW, 200 - 240 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 2,2 kW, 200 - 240 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 200 - 240 V ATV650 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 380 - 480 V ATV650 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 380 - 480 V ATV650 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 5,5 kW, 380 - 480 V ATV610 Antrieb mit variabler Geschwindigkeit - 3 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 4 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 5,5 kW, 380 - 415 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 5,5 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 1,5 kW, 200 - 240 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 2,2 kW, 200 - 240 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 200 - 240 V ATV950 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 3 kW, 380 - 480 V ATV950 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 380 - 480 V ATV950 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 5,5 kW, 380 - 480 V |
| eingebaute Menge | 1 |
| Elektrische Verbindung | Klemmenblock, Verbindungskapazität: 6 mm² / AWG 10 | Zusatzmerkmale |
| Max. Motorkabellänge | 300 m ungeschirmtes Kabel 300 m abgeschirmtes Kabel |
| dv/dt | 3000 V/µs max. bei 200 - 240 V 3000 V/µs max. bei 380 - 480 V |
| Thermische Verluste | 38 W bei 4 kHz |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromreduzierung 1,5 % pro °C) |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Breite | 295 mm |
| Höhe | 535 mm |
| Tiefe | 215 mm |
| Produktgewicht | 12 kg | Montage |
| Schutzart (IP) | IP20 IP21 (mit Set VW3A53902) |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 18,800 kg |
| VPE 1 Höhe | 36,600 cm |
| VPE 1 Breite | 39,000 cm |
| VPE 1 Länge | 59,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 80,000 kg |
| VPE 2 Höhe | 86,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A5302_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A5302_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
