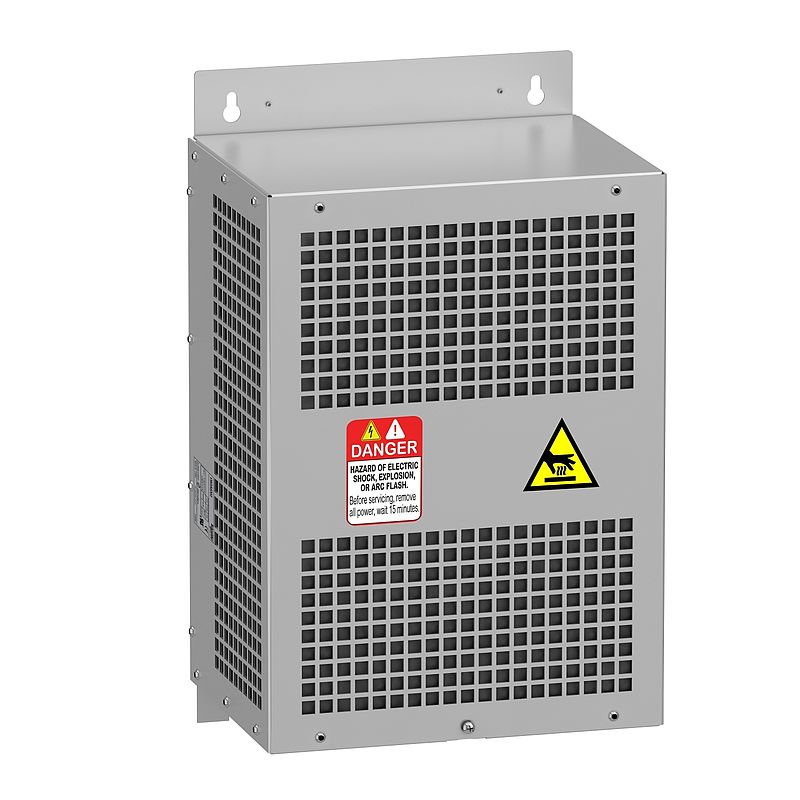

Du/dt-Ausgangsfilter für Frequenzumrichter, IP20
VW3A5303
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Db/dt Filter |
| Kompatible Produktfamilie | Easy Altivar 610 Altivar Prozess ATV900 Altivar Prozess ATV600 Altivar Maschine ATV340 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 25 A |
| Produktkompatibilität | ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 7,5 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 200 - 240 V ATV650 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 7,5 kW, 380 - 480 V ATV650 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 380 - 480 V ATV610 Antrieb mit variabler Geschwindigkeit - 7,5 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 11 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 15 kW, 380 - 415 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 7,5 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 4 kW, 200 - 240 V ATV950 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 7,5 kW, 380 - 480 V ATV950 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 11 kW, 380 - 480 V |
| eingebaute Menge | 1 |
| Elektrische Verbindung | Klemmenleiste, Verbindungskapazität: 10 mm² / AWG 8 | Zusatzmerkmale |
| Max. Motorkabellänge | 500 m ungeschirmtes Kabel 300 m abgeschirmtes Kabel |
| dv/dt | 3000 V/µs max. bei 200 - 240 V 3000 V/µs max. bei 380 - 480 V |
| Thermische Verluste | 49 W bei 4 kHz |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromreduzierung 1,5 % pro °C) |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Breite | 295 mm |
| Höhe | 535 mm |
| Tiefe | 215 mm |
| Produktgewicht | 12 kg | Montage |
| Schutzart (IP) | IP20 IP21 (mit Set VW3A53902) |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 26,000 kg |
| VPE 1 Höhe | 52,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
