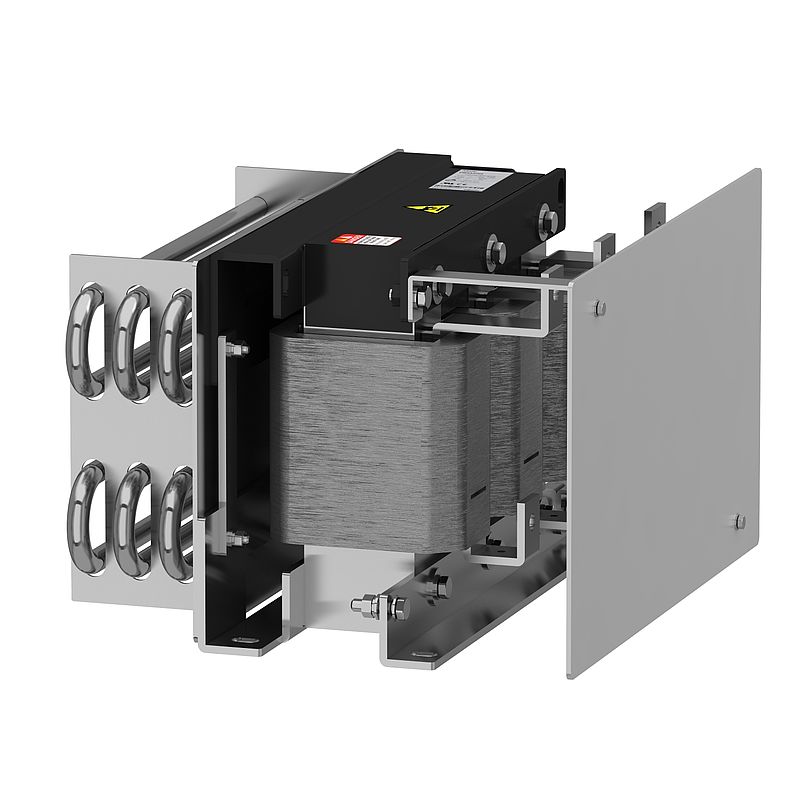

Du/dt-Ausgangsfilter für Frequenzumrichter, IP00
VW3A5307
Materialpreisgruppe
: CI
1.632,00 €
EAN Code: 3606480736742
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Db/dt Filter |
| Kompatible Produktfamilie | Easy Altivar 610 Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 305 A |
| Produktkompatibilität | ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 110 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 132 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 160 kW, 380 - 480 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 55 kW, 200 - 240 V ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 75 kW, 200 - 240 V ATV610 Antrieb mit variabler Geschwindigkeit - 110 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 132 kW, 380 - 415 V ATV610 Antrieb mit variabler Geschwindigkeit - 160 kW, 380 - 415 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 110 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 132 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 160 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 55 kW, 200 - 240 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 75 kW, 200 - 240 V |
| eingebaute Menge | 1 |
| Elektrische Verbindung | Kupferschiene M10, Verbindungskapazität: 300 mm² / 500 kcmil | Zusatzmerkmale |
| Max. Motorkabellänge | 500 m ungeschirmtes Kabel 300 m abgeschirmtes Kabel |
| dv/dt | 6000 V/µs max. bei 200 - 240 V 6000 V/µs max. bei 380 - 480 V |
| Thermische Verluste | 287 W bei 4 kHz |
| maximale Ausgangsfrequenz des Antriebs | 100 Hz |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromreduzierung 1,5 % pro °C) |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Breite | 420 mm |
| Höhe | 360 mm |
| Tiefe | 270 mm |
| Produktgewicht | 40 kg | Montage |
| Schutzart (IP) | IP00 |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 43,500 cm |
| VPE 1 Breite | 45,000 cm |
| VPE 1 Länge | 79,000 cm |
| Verpackungsgewicht (Lbs) | 53,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A5307_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A5307_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
