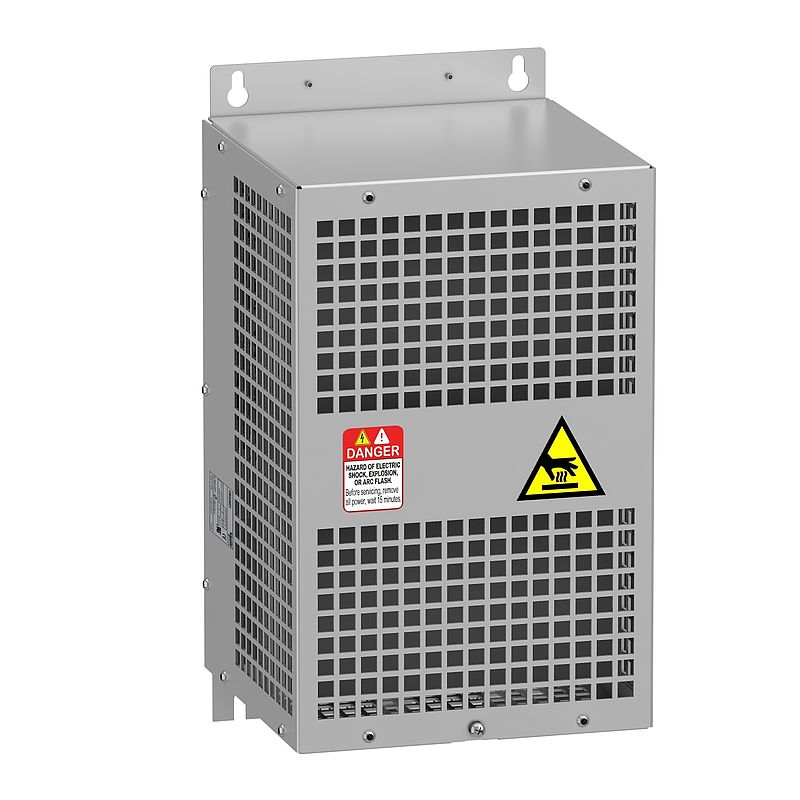

Sinusausgangsfilter, 6A, für Frequenzumrichter
VW3A5401
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Sinusfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter | Zusatzmerkmale |
| Max. Motorkabellänge | 1000 m ungeschirmtes Kabel 500 m abgeschirmtes Kabel |
| [In] Bemessungsstrom | 6 A |
| Thermische Verluste | 40 W bei 4 kHz |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 0,75 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 0,75 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V |
| Elektrische Verbindung | Klemmenleiste, Verbindungskapazität: 6 mm² / AWG 10 |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Taktfrequenz | 4 - 8 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| Max. Spannungsabfall bei Nennlast | 8 % |
| Zulässige Spannung | 480 V AC |
| Maximalstrom | 1,20 x Nennstrom (Dauer = 60 s) |
| Breite | 220 mm |
| Höhe | 455 mm |
| Tiefe | 210 mm |
| Produktgewicht | 10 kg | Montage |
| Schutzart (IP) | IP20 IP21 (mit Set VW3A53901) |
| Umgebungseigenschaften | Beständigkeit gegen biologische Verunreinigung Klasse 3B1 entspricht IEC 60721-3-3 Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | 50…60 °C (mit Stromreduzierung 1,5 % pro °C) -15…50 °C (ohne Stromreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Mechanische Robustheit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 75,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm |
| Verpackungsgewicht (Lbs) | 24,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
