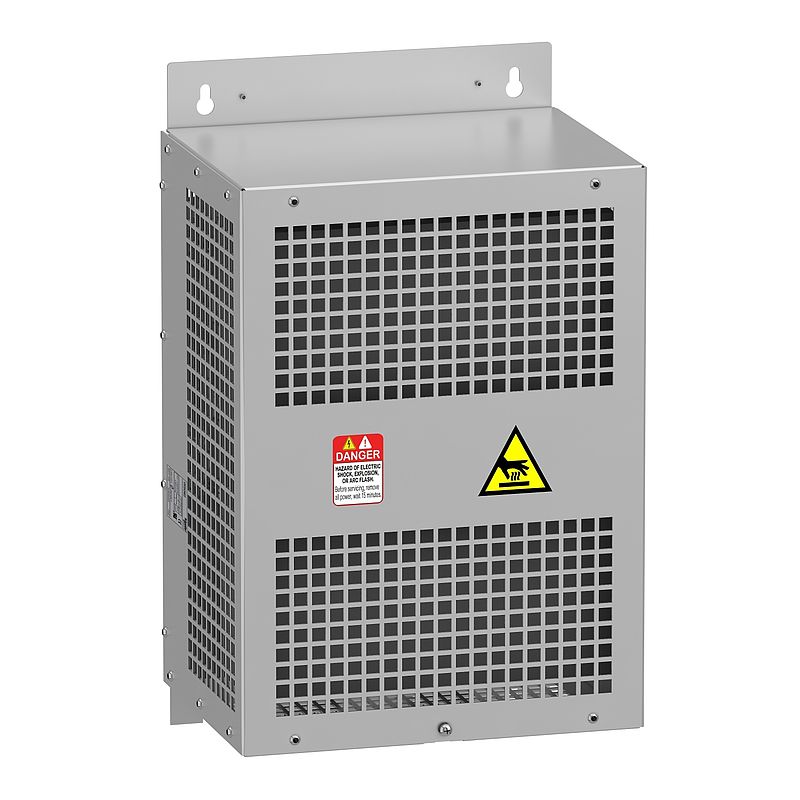

Sinusausgangsfilter, 25A, für Frequenzumrichter
VW3A5403
Materialpreisgruppe
: CI
1.868,00 €
EAN Code: 3606480736827
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Sinusfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter | Zusatzmerkmale |
| Max. Motorkabellänge | 1000 m ungeschirmtes Kabel 500 m abgeschirmtes Kabel |
| [In] Bemessungsstrom | 25 A |
| Thermische Verluste | 103 W bei 4 kHz |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 11 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 4 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 11 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 11 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 4 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 11 kW, 380 - 480 V |
| Elektrische Verbindung | Klemmenblock, Verbindungskapazität: 10 mm² / AWG 8 |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Taktfrequenz | 4 - 8 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| Max. Spannungsabfall bei Nennlast | 8 % |
| Zulässige Spannung | 480 V AC |
| Maximalstrom | 1,20 x Nennstrom (Dauer = 60 s) |
| Breite | 295 mm |
| Höhe | 530 mm |
| Tiefe | 215 mm |
| Produktgewicht | 20 kg | Montage |
| Schutzart (IP) | IP20 IP21 (mit Set VW3A53902) |
| Umgebungseigenschaften | Beständigkeit gegen biologische Verunreinigung Klasse 3B1 entspricht IEC 60721-3-3 Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | 50…60 °C (mit Stromreduzierung 1,5 % pro °C) -15…50 °C (ohne Stromreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Mechanische Robustheit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 36,500 cm |
| VPE 1 Breite | 38,800 cm |
| VPE 1 Länge | 58,500 cm |
| Verpackungsgewicht (Lbs) | 28,400 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 105,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 127,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A5403_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A5403_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
