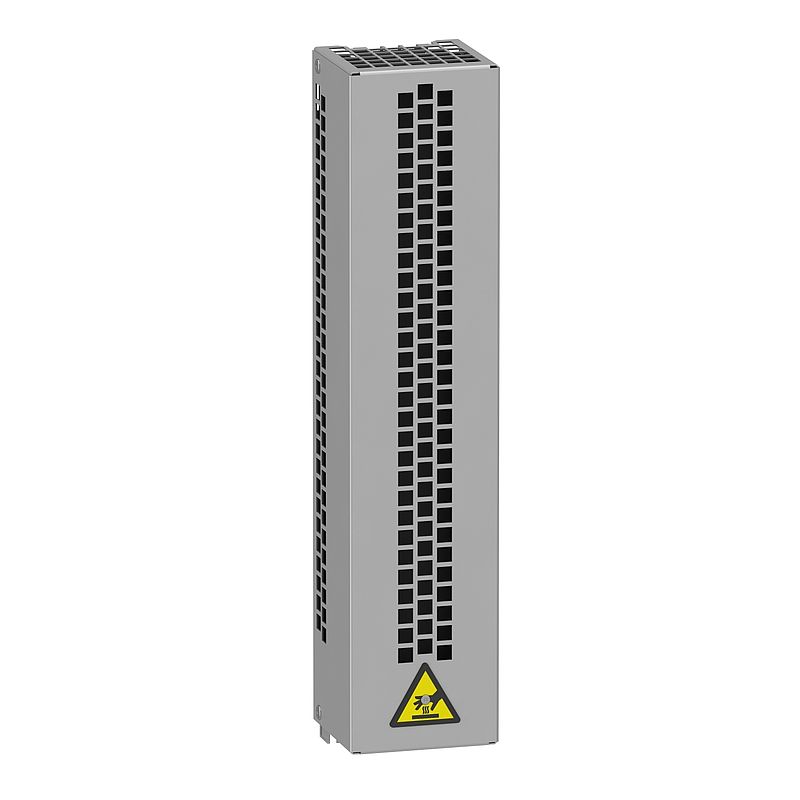

Bremswiderstand, 100Ohm, 0,26 kW, IP20
VW3A7740
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 100 Ohm | Zusatzmerkmale |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 2,2 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 3 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 4 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 2,2 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 3 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 4 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 0,75 kW 200 - 240 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 1,5 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 2,2 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 3 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 4 kW 500 - 690 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 5,5 kW 500 - 690 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 5 hp 600 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 7,5 hp 600 V mittlerer Zyklus |
| mittlere verfügbare Leistung | 0,26 kW bei 50 °C |
| Elektrische Verbindung | Klemme, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Antrieb |
| Breite | 105 mm |
| Höhe | 465 mm |
| Tiefe | 100 mm |
| Produktgewicht | 2,5 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle |
Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,846 kg |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 48,000 cm |
| VPE 1 Länge | 17,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 21 |
| VPE 2 Gewicht | 69,988 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
