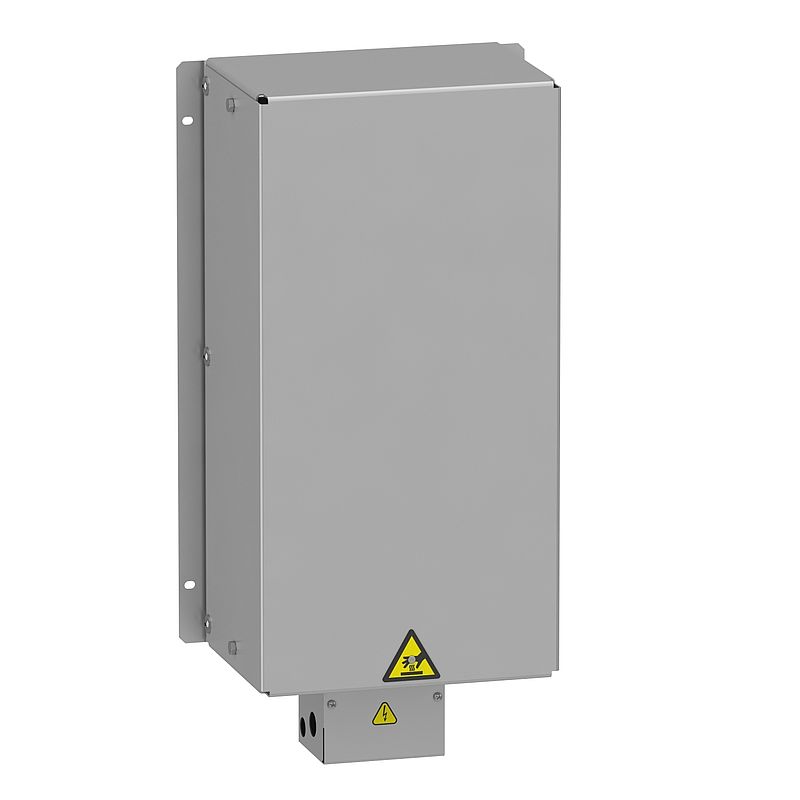

Bremswiderstand, 16Ohm, 2,2 kW, IP20
VW3A7743
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV340 Altivar Prozess ATV900 Easy Altivar 310 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 16 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC |
Zusatzmerkmale |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 18,5 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 22 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 30 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 18,5 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 22 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 30 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 5,5 kW 200 - 240 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 15 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 18 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 22 kW 380 - 480 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 22 kW 500 - 690 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 30 kW 500 - 690 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 37 kW 500 - 690 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 32 hp 600 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 40 hp 600 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 50 hp 600 V mittlerer Zyklus |
| mittlere verfügbare Leistung | 1,9 kW bei 50 °C |
| Elektrische Verbindung | Klemme, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb Klemme, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 290 mm |
| Höhe | 570 mm |
| Tiefe | 180 mm |
| Produktgewicht | 6,4 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle |
Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 7,211 kg |
| VPE 1 Höhe | 25,500 cm |
| VPE 1 Breite | 58,000 cm |
| VPE 1 Länge | 30,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 37,632 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
