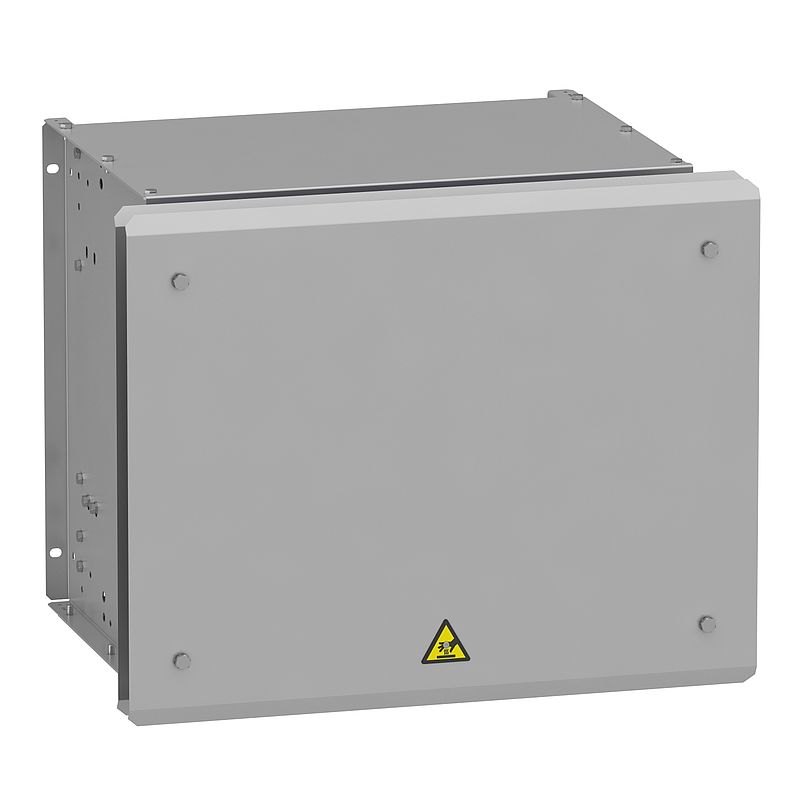

Bremswiderstand, 28Ohm, 5,1 kW, IP23
VW3A7752
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
CAE
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 28 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC |
Zusatzmerkmale |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 11 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 15 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 4 kW 200 - 240 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 11 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 15 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 7,5 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV340 11 kW 380 - 480 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 15 kW 500 - 690 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 18,5 kW 500 - 690 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 20 hp 600 V schwerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 25 hp 600 V schwerer Zyklus |
| mittlere verfügbare Leistung | 5,1 kW bei 50 °C |
| Elektrische Verbindung | Klemme, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter M6 Stabdraht für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 540 mm |
| Höhe | 485 mm |
| Tiefe | 650 mm |
| Produktgewicht | 27 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle |
Montage |
| Schutzart (IP) | IP23 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 23,900 kg |
| VPE 1 Höhe | 58,000 cm |
| VPE 1 Breite | 58,000 cm |
| VPE 1 Länge | 71,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
