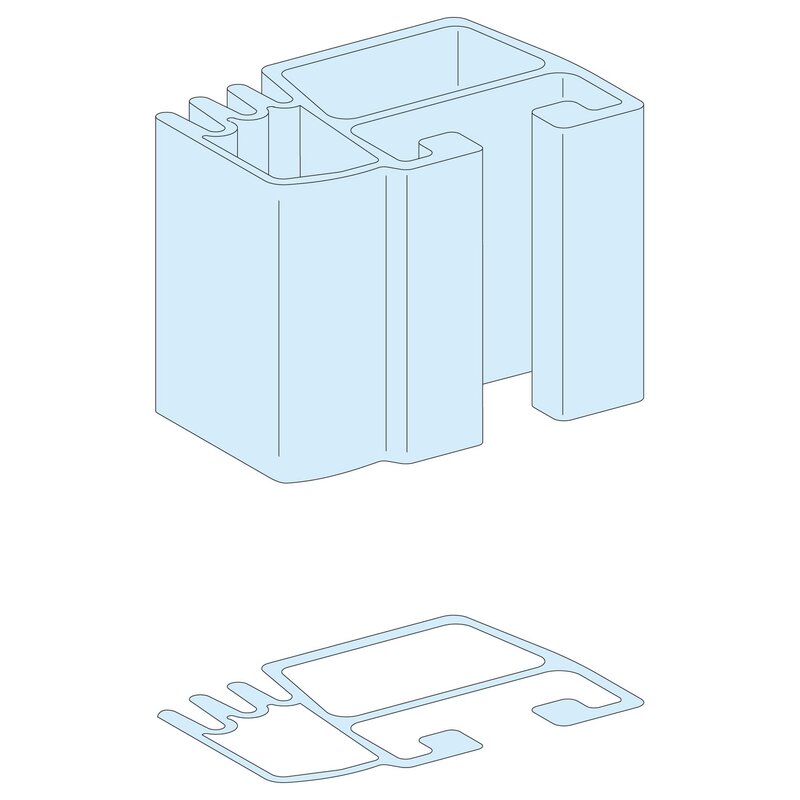

Vertikale Linergy-Sammelschiene, 630A

04502

EAN Code: 3303430045021

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Catalog	Download
CAD	Download

Hauptmerkmale
Baureihe	Linergy
Baureihe	Linergy
Produkt- oder Komponententyp	Profilsammelschiene
Produktname	Linergy LGY
Produktname	Prisma Prisma P Gehäuse
Beschreibung der Sammelschiene	Linergy
Menge pro Satz	Satz à 1 Stück
Zusatzmerkmale
Installationsrichtung	Vertikal, Betriebsstellung: Rückseite Vertikal, Betriebsstellung: Seiten-
die Installationsbeschreibung	Schaltfeld - Breite 650 mm Schaltfeld - Breite 650 + 150 mm
[Ui] Bemessungs-Isolationsspannung	1000 V
Bemessungsstoßspannungsfestigkeit [Uimp]	12 kV (Verschmutzungsgrad: 3)
[Ie] Betriebsbemessungstrom	630 A
Nennkurzzeitstrom Icw	25 kA (1 s) für 3 Träger (Rückseite Stellung) 25 kA (1 s) für 3 Träger (Seiten- Stellung)
zulässiger Strom	680 A bei 35 °C: <= IP31 590 A bei 35 °C: IP31
Sammelschienen-Querschnitt	32,5 x 42,5 mm
Länge	1670 mm
Produktgewicht	1,56 kg
Typ d. Sammelsch.-Anschlusses	Einzel-T-Schlitz
Anschlussraster	Freie Anschlussposition
Montage
Normen	IEC 61439-1 IEC 61439-2
Produktzertifizierungen	ASEFA
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von REACh-SVHC	Ja
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
PVC-frei	Ja
Silikonfrei	Ja
Rücknahme	Nein
