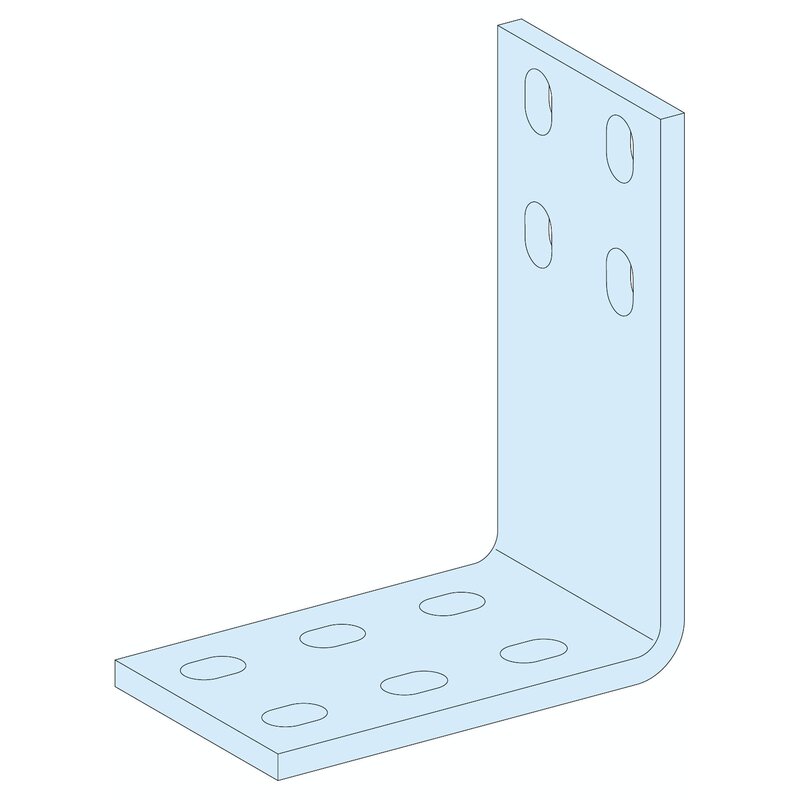

Verbindungsplatten zw. horizontalen und vertikalen PE-Schienen (2)
04672
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy TB |
| Produkt- oder Komponententyp | Anschlussplatte |
| Zubehör / Teilekategorie | Zubehör für Schienenverteiler |
| Produktname | Prisma Prisma P Gehäuse Linergy Linergy TB PE-Leiterflachleiste |
| Produktbestimmung | Sammelschiene | Zusatzmerkmale |
| Schaltfeld-Geräte-Verbindung | PE-Schiene horizontal PE-Schiene vertikal |
| Menge pro Satz | Satz à 2 |
| Höhe | 85 mm |
| Breite | 105 mm |
| Tiefe | 50 mm |
| Produktgewicht | 0,84 kg |
| Farbe | Natur | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 840,0 g |
| VPE 1 Höhe | 5,0 cm |
| VPE 1 Breite | 12,5 cm |
| VPE 1 Länge | 13,0 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 8,7 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 80 |
| VPE 3 Gewicht | 67,2 kg |
| VPE 3 Höhe | 75,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 120,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Sustainable packaging | Nein |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=04672_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
4 Dokumente
| 04672 EU-RoHS-Erklärung
17/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Catalog | 101,1 MB | Download |
| Linergy TB - PE conductor supports 15/03/25 · Instruction sheet | 3,8 MB | Download |
| Linergy TR terminals blocks - 2 CONNECT.PLATE HZ/V.PE BAR LINERGY TB - 3D CAD 17/01/25 · CAD | 0,1 MB | Download |
