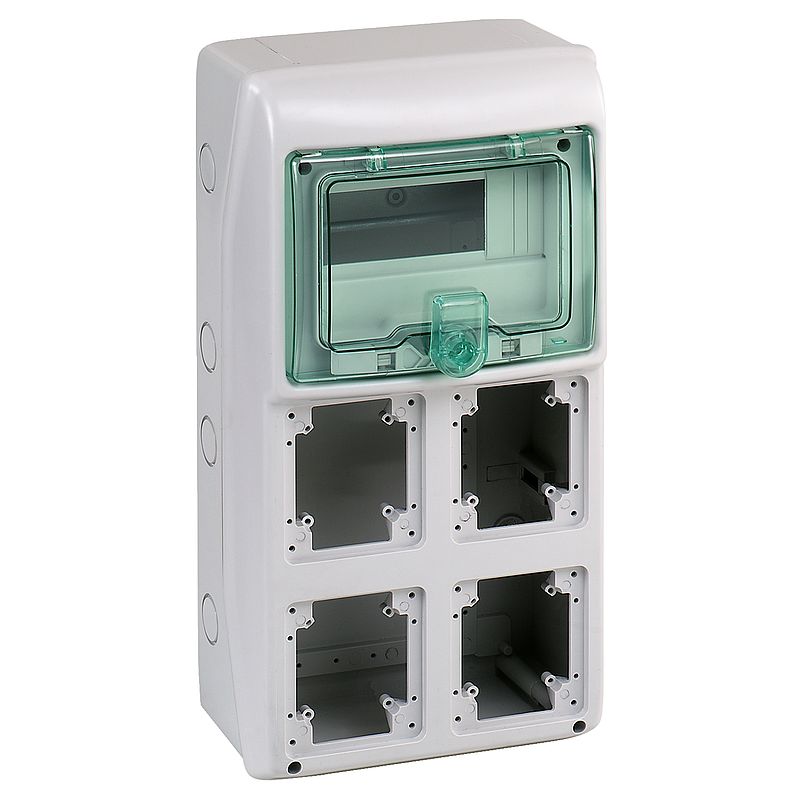

Kaedra Leergehäuse, 4 Montagestellen für Steckdosen 90x100mm, 8 TE
13154
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (5)
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Stecker und Steckdose |
| Zubehör im Lieferumfang des Gehäuses | 1 Platte für Steuerschalter 1 Klemmenleiste 8 Aussparungen 2 Kabelbinder 1 Klemmenblockhalterung 4 Platten (65 x 85) für Netzabgänge |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 16 |
| Anzahl der 18-mm-Module pro Reihe | 8 |
| Gesamtzahl der 18-mm-Module | 8 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Anzahl der Öffnungen der Schnittstelle | 4 |
| Anzahl von Platten | 1 für Drucktastersteuerungen 4 für 65 x 85-Steckdosen |
| gelieferte Ausrüstung | 2 Kabelbinder 1 Platte für Drucktastensteuerung 4 Platte für 65 x 85-Steckdose 1 Klemmenleiste, 8 Löcher 1 Klemmenleistenhalterung |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 15 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 7 |
| Anzahl der Klemmenblöcke | 1 mit 8 Abgänge |
| Verteilerblock-Ausgänge | 4 x 10 mm² 4 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 90 x 100 mm |
| Breite | 236 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | EN 50102 IEC 670 IEC 60529 IEC 60439-3 EN 50262 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,981 kg |
| VPE 1 Höhe | 17,100 cm |
| VPE 1 Breite | 26,100 cm |
| VPE 1 Länge | 47,100 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 42 |
| VPE 2 Gewicht | 101,922 kg |
| VPE 2 Höhe | 135,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=13154_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=13154_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
