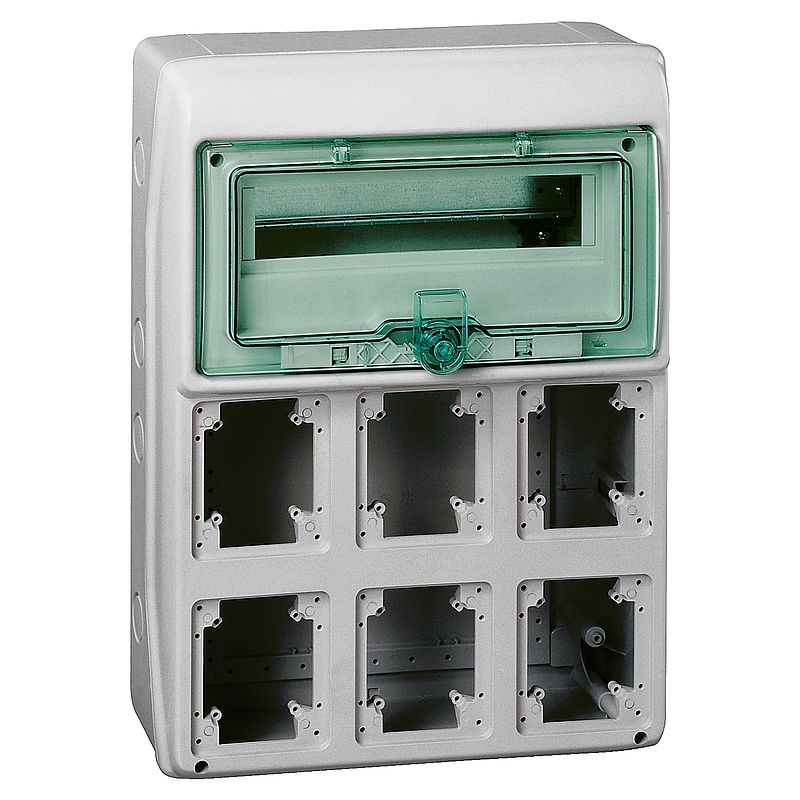

Kaedra Leergehäuse, 6 Montagestellen für Steckdosen 90x100mm, 12+1 TE
13156
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (5)
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Stecker und Steckdose |
| Zubehör im Lieferumfang des Gehäuses | 6 Platten (65 x 85) für Netzabgänge 1 Klemmenleiste 8 Aussparungen 1 Klemmenblockhalterung 2 Kabelbinder 2 Platten für Schaltersteuer |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 24 |
| Anzahl der 18-mm-Module pro Reihe | 12 |
| Gesamtzahl der 18-mm-Module | 12 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Anzahl der Öffnungen der Schnittstelle | 6 |
| Anzahl von Platten | 2 für Drucktastersteuerungen 6 für 65 x 85-Steckdosen |
| gelieferte Ausrüstung | 2 Kabelbinder 6 Platte für 65 x 85-Steckdose 1 Klemmenleiste, 8 Löcher 1 Klemmenleistenhalterung 2 Platte für Drucktastensteuerung |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 23 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Anzahl der Klemmenblöcke | 1 mit 8 Abgänge |
| Verteilerblock-Ausgänge | 4 x 10 mm² 4 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 90 x 100 mm |
| Breite | 340 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60439-3 IEC 60529 EN 50102 EN 50262 IEC 670 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 2,850 kg |
| VPE 1 Höhe | 47,000 cm |
| VPE 1 Breite | 36,000 cm |
| VPE 1 Länge | 16,800 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 28 |
| VPE 2 Gewicht | 95,384 kg |
| VPE 2 Höhe | 113,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=13156_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=13156_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
6 Dokumente
| 13156 REACh-Erklärung
22/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 13156 EU-RoHS-Erklärung
22/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Kaedra szekrények megfelelőségi nyilatkozata 2019 15/03/25 · Declaration of conformity | 0,0 MB | Download |
| Kaedra - Enclosure for power outlets - Instructions Sheet 15/03/25 · Instruction sheet | 1,1 MB | Download |
| Earth and Neutral Terminal Screw insulated terminal block PrismaSeT XS Installation sheet 15/03/25 · Instruction sheet | 2,4 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
