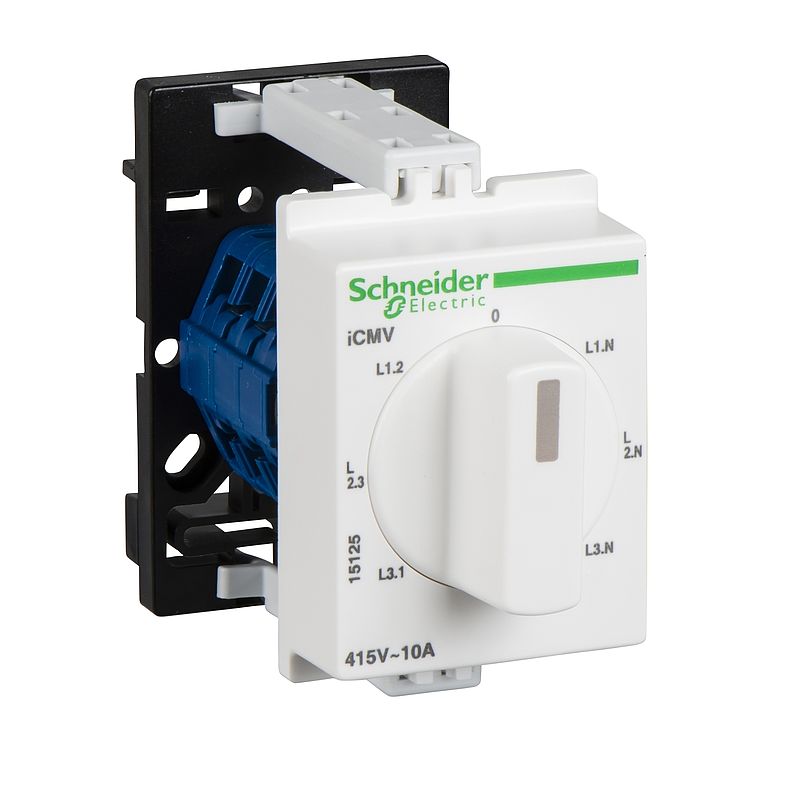

Voltmeter-Wahlschalter CMV, 10A

15125

Materialpreisgruppe : DT

70,10 €

EAN Code: 3303430151258

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Other technical guide	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
User guide	Download
Katalog	Download
CAD	Download

Hauptmerkmale
Baureihe	Acti9
Baureihe	Acti9
Produktname	Acti 9 iCM
Produkt- oder Komponententyp	Wahlschalter
Kurzbezeichnung des Geräts	iCMV
Geräteanwendung	Spannungsmesser-Wahlschalter
[Ue] Betriebsbemessungsspannung	< 440 V AC 50/60 Hz
Zusatzmerkmale
[Ith] Konventioneller thermischer Strom in freier Luft	10 A
[Ie] Betriebsbemessungstrom	10 A
Betätigungsart	Drehgriff 7 Positionen
Beschriftung	L3L1 - L2L3 - L1L2 - 0 - L1N - L2N - L3N
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	4
Höhe	60 mm
Breite	36 mm
Tiefe	75 mm
Mechanische Lebensdauer	2000000 Zyklen
Elektrische Lebensdauer	1000000 Zyklen
Anschlüsse - Klemmen	Steckbrückenanschluss mit unverlierbarer Schraube - <= 1,5 mm²
Montage
Normen	IEC 60947-3
Schutzart (IP)	IP66 Vorderseite: IP20 Klemmen:
Umgebungstemperatur bei Betrieb	-20…55 °C
Umgebungstemperatur bei Lagerung	-25…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	76,000 g
VPE 1 Höhe	4,000 cm
VPE 1 Breite	7,500 cm
VPE 1 Länge	8,000 cm
VPE 2 Art	S03
VPE 2 Menge	80
VPE 2 Gewicht	6,636 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

REACh frei von SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Giftiges Schwermetall frei	Ja
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
