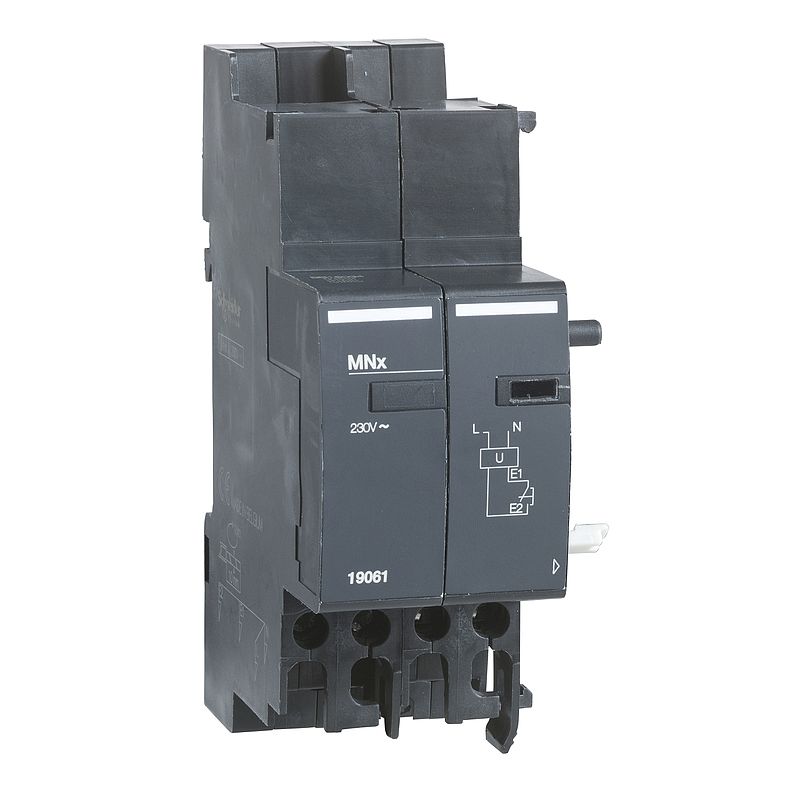

Unterspannungsauslöser, MNx, 220-240V AC
19061
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (15)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | MNx |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50/60 Hz |
| Steuerungstyp | Standard |
| 9-mm-Raster | 4 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 Vigi NG125 Acti9 NG125LMA Acti9 NG125NA Acti9 NG125 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Höhe | 109 mm |
| Breite | 36 mm |
| Tiefe | 55 mm |
| Produktgewicht | 0,199 kg |
| Elektrische Lebensdauer | 10000 Zyklen entspricht EN/IEC 60947-2 |
| Anschlüsse - Klemmen | Plattenklemme - 1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme - 2 Kabel(n) 2,5 mm² - flexibel Plattenklemme - 2 Kabel(n) 2,5 mm² - fest Plattenklemme - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Normen | EN/IEC 60947-2 |
| Schutzart (IP) | IP20 B entspricht EN/IEC 60947-2 IP4 entspricht EN/IEC 60947-2 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Überspannungskategorie | II |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 199,000 g |
| VPE 1 Höhe | 5,600 cm |
| VPE 1 Breite | 8,100 cm |
| VPE 1 Länge | 11,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 859,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 11,600 cm |
| VPE 2 Länge | 23,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 8,143 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=19061_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Product contains halogen above thresholds |
| Total lifecycle Carbon footprint | 3 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.5007393241899951 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.05525658474539697 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0764932519065325 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.5311163929133567 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0.5 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4100075482810204 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 3 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=19061_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 29 |
